Detalhes do produto
Lugar de origem: CHINA shanghai
Marca: tankii
Certificação: ISO9001
Número do modelo: Telcon 200
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 kg
Preço: USD + 32 + KG
Detalhes da embalagem: Caso de madeira
Tempo de entrega: 10-15day
Termos de pagamento: L/C, D/A, T/T, D/P
Habilidade da fonte: 50 + tonelada + mês
Use: |
Componentes do controle de temperatura |
Densidade: |
7,7 |
Curvatura da temperatura: |
39.0±5% |
Características: |
Resistência sensível, alta alta, temperatura média |
Resistividade: |
1,12 |
Do que dobrando-se: |
20,5 |
Recomende a mais alta temperatura do uso: |
260 centígrados de grau |
Composição da liga da expansão do alto e baixo: |
Mn75Ni15Cu10/Ni36 |
Use: |
Componentes do controle de temperatura |
Densidade: |
7,7 |
Curvatura da temperatura: |
39.0±5% |
Características: |
Resistência sensível, alta alta, temperatura média |
Resistividade: |
1,12 |
Do que dobrando-se: |
20,5 |
Recomende a mais alta temperatura do uso: |
260 centígrados de grau |
Composição da liga da expansão do alto e baixo: |
Mn75Ni15Cu10/Ni36 |
Os elementos de controle térmicos com tira bimetálica TANKII LIGAM 5J20110 Kanthal 1200

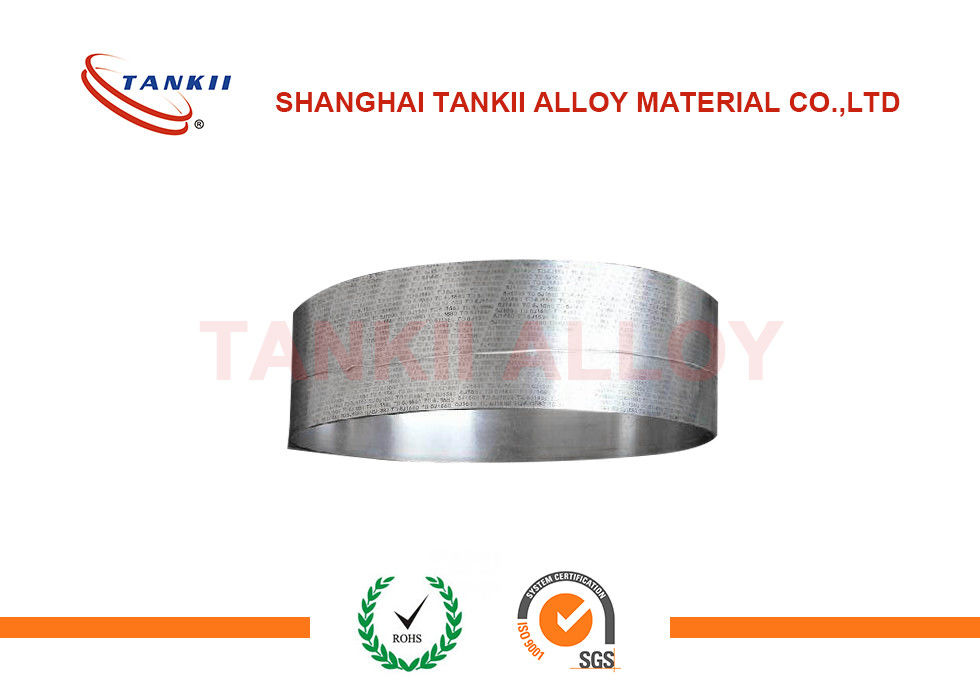

TANKII Alloy-5J20110 (tira bimetálica)
(Nome comum: Truflex P675R, Telcon200, Kanthal 1200)
A tira bimetálica é usada para converter uma mudança de temperatura no deslocamento mecânico. A tira consiste em duas tiras dos metais diferentes que expandem em taxas diferentes como são aquecidos, geralmente de aço e de cobre, ou em alguns casos de aço e de bronze. As tiras são juntadas junto durante todo seu comprimento rebitando, soldando ou soldando. As expansões diferentes forçam a tira lisa para dobrar uma maneira se aquecido, e no sentido oposto se de refrigeração abaixo de sua temperatura inicial. O metal com o coeficiente mais alto da expansão térmica está no lado exterior da curva quando a tira é aquecida e no lado interno quando de refrigeração
O deslocamento lateral da tira é muito maior do que longitudinalmente a expansão pequena em qualquer um dos dois metais. Este efeito é usado em uma escala de dispositivos mecânicos e bondes. Em algumas aplicações a tira bimetálica é usada no formulário liso. Em outro, é envolvida em uma bobina para a densidade. O comprimento maior da versão enrolado dá a sensibilidade melhorada.
Composição quimica (%)
Categoria | C | Si | Manganês | P | S | Ni | Cr | Cu | Fe |
Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
Categoria | C | Si | Manganês | P | S | Ni | Cr | Cu | Fe |
Mn75Ni15Cu10 | ≤0.05 | ≤0.5 | Bal. | ≤0.02 | ≤0.02 | 14~16 | - | 9~11 | ≤0.8 |
Composição
Categoria | 5J20110 |
Camada alta da expansão | Mn75Ni15Cu10 |
Baixa camada da expansão | Ni36 |
Propriedades físicas típicas
Densidade (g/cm3) | 7,7 |
Resistividade elétrica em 20ºC (OMmm2/m) | 1,13 ±5% |
Condutibilidade térmica, λ/com (m*ºC) | 6 |
Módulo elástico, e Gpa | 113~142 |
K de dobra/10-6 ºC-1 (20~135ºC) | 20,8 |
Taxa de dobra f da temperatura (20~130ºC) 10-6ºC-1 | 39.0%±5% |
Temperatura permissível (ºC) | -70~ 200 |
Temperatura linear (ºC) | -20~ 150 |
Aplicação: O material está principalmente em dispositivos e em instrumentação do controlo automático (por exemplo: esgote termômetros, termostatos, reguladores de tensão, relé da temperatura, o interruptor automático da proteção, os medidores do diafragma, etc.) fazem o controle de temperatura, a compensação de temperatura, o limite atual, o indicador da temperatura e outros componentes calor-sensíveis.
Característica: As características básicas do termostato bimetálicas estão dobrando a deformação com mudanças de temperatura, tendo por resultado um determinado momento.
O coeficiente da expansão da tira bimetálica do termostato é diferente dos dois ou mais camadas de metal ou de liga ao longo da superfície de contato inteira ligada firmemente, ter uma mudança temperatura-dependente da forma ocorre compostos funcionais thermosensitive. Onde o coeficiente mais alto da expansão da camada ativa é uma camada chamada um baixo coeficiente de expansão da camada é nomeado passivo mergulha.
Estilo da fonte
Nome das ligas | Tipo | Dimensão | ||
OhmAlloy-5J20110 | Tira | W= 5~120mm | T= 0.1mm |
