Detalhes do produto
Lugar de origem: SHANGHAI
Marca: TANKII
Certificação: ISO9001
Número do modelo: Chace 2400
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50KG
Preço: negotiable
Detalhes da embalagem: CASO DE MADEIRA
Tempo de entrega: 8-20 dias
Termos de pagamento: L/C, T/T, Western Union, Paypal
Habilidade da fonte: 150+ton+, mês
Aplicação: |
Placa da flange |
Superfície: |
Brilhante |
Densidade: |
8,2 |
Código do HS: |
7408229000 |
Aplicação: |
Placa da flange |
Superfície: |
Brilhante |
Densidade: |
8,2 |
Código do HS: |
7408229000 |

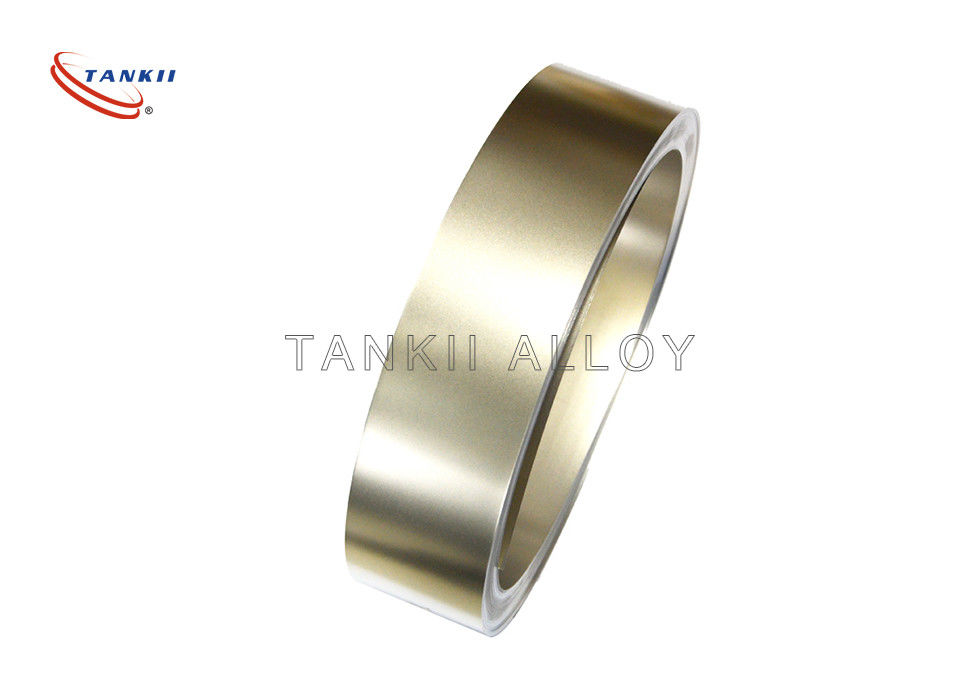

Tira bimetálica térmica de Chace 2400
A tira bimetálica é usada para converter uma mudança de temperatura no deslocamento mecânico. A tira consiste em duas tiras dos metais diferentes que expandem em taxas diferentes como são aquecidos, geralmente de aço e de cobre, ou em alguns casos de aço e de bronze. As tiras são juntadas junto durante todo seu comprimento rebitando, soldando ou soldando. As expansões diferentes para forçar a tira lisa para dobrar uma maneira se aquecido, e no sentido oposto se de refrigeração abaixo de sua temperatura inicial. O metal com o coeficiente mais alto da expansão térmica está no lado exterior da curva quando a tira é aquecida e no lado interno quando de refrigeração
O deslocamento lateral da tira é muito maior do que longitudinalmente a expansão pequena em qualquer um dos dois metais. Este efeito é usado em uma escala de dispositivos mecânicos e elétricos. Em algumas aplicações a tira bimetálica é usada no formulário liso. Em outro, é envolvida em uma bobina para a densidade. O comprimento maior da versão enrolado dá a sensibilidade melhorada.
Diagrama de uma tira bimetálica que mostra como a diferença na expansão térmica nos dois metais conduz a um deslocamento lateral muito maior da tira
Composição quimica (%)
| Categoria | C | Si | Manganês | P | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
| Categoria | C | Si | Manganês | P | S | Ni | Cr | Cu | Fe |
| Ni22Cr3 | ≤0.35 | 0.15~0.3 | 0.3~0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~4.0 | - | Bal. |
Composição
| Categoria | Chace 2400 |
| Camada alta da expansão | Ni22Cr3 |
| Baixa camada da expansão | Ni36 |
Estilo da fonte
| As ligas nomeiam | Tipo | Dimensão | ||
| Chace 2400 | Tira | W= 5~120 milímetros | T= 0.1~5 milímetros | |
Propriedades físicas típicas
| Densidade (g/cm3) | 8,2 |
| Resistividade elétrica em 20ºC (OMmm2/m) | 0.8±5% |
| Condutibilidade térmica, λ/com (m*ºC) | 22 |
| Módulo elástico, e Gpa | 147~177 |
| K de dobra/10-6 ºC-1 (20~135ºC) | 14,3 |
| Taxa de dobra f da temperatura (20~130ºC) 10-6ºC-1 | 26.2%±5% |
| Temperatura permissível (ºC) | -70~ 350 |
| Temperatura linear (ºC) | -20~ 180 |
