Destacar:
0Fios de termopares de.16 mm
, Fios de termopares IEC 584-1
, N 0

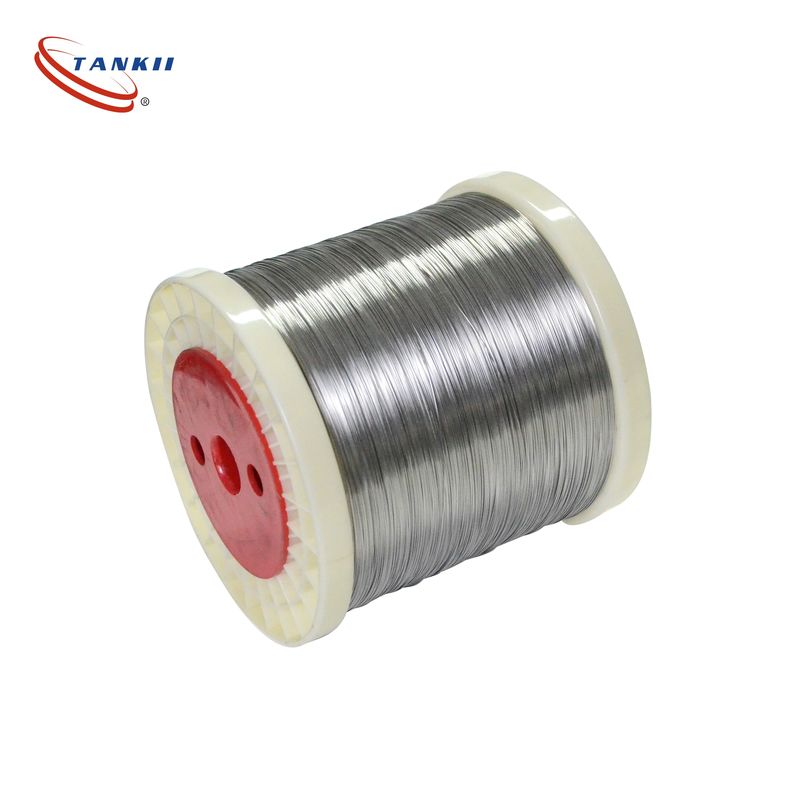

IEC 584-1 classe 1 fio de termocouple N 0,16mm fio sólido / fio enrolado 19/0,16mm Usado para aplicações nucleares
IEC 584-1 classe 1 fio de termocouple N 0,16mm fio sólido / fio enrolado 19/0,16mm Usado para aplicações nucleares
Quais são os erros comuns ao utilizar termocouples de tipo N?
Quando se utilizam termopares de tipo N para medição de temperatura, podem ocorrer vários erros comuns que podem afetar a precisão e a fiabilidade das leituras de temperatura.Aqui estão alguns dos erros típicos associados com termopares tipo N:
-
Erros de compensação de junção a frio:A compensação da junção a frio é necessária para ter em conta as diferenças de temperatura na junção a frio onde os fios do termocouple se conectam à instrumentação de medição.Os erros na compensação da junção a frio podem conduzir a imprecisões nas leituras de temperatura.
-
Degradação a altas temperaturas: os termopares do tipo N são concebidos para aplicações a altas temperaturas,Mas a exposição prolongada a temperaturas extremas pode levar à deriva e degradação dos fios do termoparo com o tempo, afetando a precisão.
-
Contaminação: a contaminação dos fios do termocouple pode introduzir erros de medição.A oxidação ou acumulação de materiais estranhos na junção do termoparo pode afetar as propriedades termoelétricas dos fios e levar a leituras de temperatura imprecisas.
-
Materiais de termopares não correspondentes: se forem utilizados materiais errados para os fios de termopares do tipo N ou se houver uma incompatibilidade entre os fios de termopares,Pode resultar em erros de medição significativos.
-
Interferências eletromagnéticas (EMI): as EMI provenientes de equipamentos próximos ou de fontes elétricas podem induzir ruído no sinal do termopare, levando a medições de temperatura imprecisas.
-
Calibração inadequada: uma calibração incorreta do termocouple do tipo N ou do instrumento de medição pode resultar em erros sistemáticos nas leituras de temperatura.
-
Tensião mecânica: o esforço mecânico excessivo nos fios do termocouple pode causar deformação ou danos, afetando a precisão das medições de temperatura.
-
Instalação inadequada: a instalação inadequada dos fios do termocouple, como conexões inadequadas, acessórios soltos ou colocação incorreta, pode introduzir erros nas leituras de temperatura.
Para mitigar estes erros, é essencial seguir as melhores práticas de instalação, calibração, manutenção e monitorização.manipulação adequada dos fios do termocopo, assegurando um bom contacto nas junções e minimizando as fontes de interferência pode ajudar a manter a precisão e a fiabilidade das medições de temperatura.
O fio de termocopo do tipo N é um tipo de termocopoque consiste num par de metais diferentes, o Nicrosil (níquel-cromo-sílico) e o Nisil (níquel-sílico).Esta combinação é conhecida pela sua elevada estabilidade a altas temperaturas e boa resistência à oxidaçãoAs seguintes são algumas das principais características dos termopares de tipo N:
-
Faixa de temperatura: os termopares do tipo N podem medir temperaturas na faixa de aproximadamente -200°C a 1300°C (-328°F a 2372°F).São particularmente adequados para aplicações de alta temperatura.
-
Precisão: os termopares de tipo N oferecem boa precisão e estabilidade, especialmente a altas temperaturas.
-
Aplicações: Os termopares de tipo N encontram aplicações em indústrias como aeroespacial, automotiva, processamento de metais e geração de energia, onde o monitoramento de alta temperatura é essencial.
-
Resistência à corrosão: a combinação Nicrosil/Nisil fornece boa resistência à oxidação e à corrosão, aumentando a longevidade e a confiabilidade dos termopares de tipo N em ambientes desafiadores.
-
Tempo de resposta: os termopares de tipo N têm um tempo de resposta relativamente rápido, permitindo medições de temperatura rápidas e precisas em sistemas dinâmicos.
-
Versatilidade: Devido à sua ampla gama de temperaturas e estabilidade, os termopares do tipo N são versáteis e podem ser utilizados em diversos ambientes industriais onde estão presentes altas temperaturas.
-
Normas industriais: os termopares de tipo N cumprem normas internacionais, como a IEC 60584 e a ASTM E230, garantindo a consistência e a compatibilidade com a instrumentação do termoparo.
No geral, o fio de termopar tipo N é uma escolha confiável e precisa para aplicações de alta temperatura, onde a estabilidade, precisão e resistência à oxidação são requisitos essenciais.
Qual é o fator mais importante para o fio do termocouple?
O fator mais importante a considerar na selecção do fio de termocouple éprecisãoA precisão é crucial porque os termopares são utilizados principalmente para medição e controlo de temperatura em várias aplicações em diferentes indústrias.
Aqui estão algumas razões pelas quais a precisão é o fator mais crítico para a seleção de fio de termopares:
-
Precisão na medição de temperatura: Os termopares são confiáveis para fornecer leituras precisas de temperatura.A precisão do fio do termocouple afeta diretamente a precisão das medições de temperatura no sistema.
-
Controle de processos: nos ambientes industriais, as medições precisas de temperatura são essenciais para o controle de processos e garantir a qualidade do produto.Qualquer imprecisão nas leituras de temperatura pode levar a processos ineficientes ou produtos defeituosos.
-
Segurança: em aplicações em que a temperatura desempenha um papel crítico na segurança, como no processamento químico ou nos sistemas HVAC,Medidas precisas da temperatura são vitais para evitar acidentes ou falhas no equipamento.
-
Confiabilidade: fios de termopares precisos fornecem dados de temperatura confiáveis, levando a um desempenho e funcionamento consistentes de sistemas que dependem do controle de temperatura.
-
Calibração: Os termopares precisos são mais fáceis de calibrar e manter, garantindo que continuem a fornecer leituras precisas de temperatura ao longo do tempo.
Embora outros fatores, como a faixa de temperatura, a compatibilidade química, a durabilidade e o custo, também sejam considerações importantes ao escolher o fio de termopares,A precisão tem prioridade, uma vez que afecta directamente a qualidade e a fiabilidade das medições de temperatura em várias aplicações..
Tipos de termopares e faixa de temperatura
|
Nome do condutor
|
Termócopo
Tipo
|
Grau |
Intervalo de temperatura
°C
|
Tolerância admissível /°C |
| PtRh30-PtRh6 |
B |
Ⅱ |
600~1700 |
± 0,25% em t |
| Ⅲ |
600 a 800 |
± 4 |
| 800~1700 |
± 0,5%t |
| PtRh13-Pt |
R |
Ⅰ |
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
| Ⅱ |
0~600 |
± 15 |
| 600~1600 |
± 0,25% em t |
| PtRh10-Pt |
S |
Ⅰ
|
0~1100 |
± 1 |
| 1100~1600 |
±[1+(t-1100) ×0,3%] |
|
Ⅱ
|
0~600 |
± 15 |
| 600~1600 |
± 0,25% em t |
| NiCr-Ni |
K |
Ⅰ |
-40~1100 |
±1,5°C ou ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C ou ±0,75%t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C ou ±1,5%t |
| NiCrSi-NiSi |
N |
Ⅰ |
-40~1100 |
±1,5°C ou ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C ou ±0,75%t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C ou ±1,5%t |
| NiCr-CuNi (Constantan) |
E |
Ⅰ |
-40~1100 |
±1,5°C ou ±0,4%t |
| Ⅱ |
-40~1300 |
±2,5°C ou ±0,75%t |
| Ⅲ |
- 200 ~ 40 |
±2,5°C ou ±1,5%t |
| Fe-CuNi (Constantan) |
J |
Ⅰ |
-40~750 |
±1,5°C ou ±0,4%t |
| Ⅱ |
-40~750 |
±2,5°C ou ±0,75%t |
| Cu-CuNi (Constantan) |
T |
Ⅰ |
-40 ~ 350 |
±0,5°C ou ±0,4%t |
| Ⅱ |
-40 ~ 350 |
±1,0°C ou ±0,75%t |
| Ⅲ |
- 200 ~ 40 |
±1,0°C ou ±1,5%t |
AplicaçãotermocoupleFios:
1Optimização dos processos industriais
2Gestão dos sistemas HVAC (aquecimento, ventilação e ar condicionado)
3- Precisão no processamento de alimentos
4Equipamento e dispositivos médicos
5. Optimização de desempenho automóvel
6Exploração e Inovação Aeroespacial
7Geração e Distribuição de Energia
8Investigação e Desenvolvimento de Laboratório
9Gerenciamento e conservação da energia
10- Segurança e Reforço da Segurança.
Entrega e embalagem:
1.Detalhes da embalagem: 500 m/1000 m por rolo com película de plástico e embalagem em cartão.
2Detalhes de entrega: 7 dias, conforme a quantidade da encomenda.
Produtos de termocouple:
Arame, Rod, barra,
Mais fotos do fio do termocouple:
Fios grossos:
Fios na bobina:
Aplicação para sensores de termopares:
Pedido de cabo de extensão:
Com isolamento
Sobre nós
Shanghai Tankii Alloy Material Co., Ltd. especializado na produção deFios de termopares, cabos de termopares, conectores de termopares e outros produtos de termopares.
Com base no princípio de "primeira qualidade, serviço sincero", a nossa ideologia de gestão é buscar a inovação tecnológica e criar a marca de topo no campo das ligas.Perseveramos na Qualidade - a base da sobrevivênciaÉ a nossa ideologia para sempre para servi-lo com todo o coração e alma.
Os nossos produtos, tais como fio nicromo, fita nicroma, fio fecral, fita fecral, fio termocouple, fio níquel, fita de níquel foram exportados para a Europa, EUA, Índia, Sudeste da Ásia, América do Sul,etc.
Estamos dispostos a estabelecer uma parceria forte e de longo prazo com os nossos clientes
Bem-vindo aoLigue-me ou envie-me um e-mail para mais informações sobre o fio do termocouple.
