Detalhes do produto
Lugar de origem: Shanghai, China
Marca: TANKII
Certificação: ISO9001: 2015
Número do modelo: 1Cr13Al4
Termos do pagamento & do transporte
Quantidade de ordem mínima: 20kg
Preço: Negotiation
Detalhes da embalagem: Carretel, caixa, caso do plywod com filme plástico como os clientes exigiram
Tempo de entrega: 15-30 dias
Termos de pagamento: L/C, T/T, Western Union, Paypal
Habilidade da fonte: 100+TON+MONTH
Material: |
FeCrAl |
Superfície: |
Brilhante, liso, limpando |
Densidade: |
7.4g/cm3 |
Alongamento: |
>16% |
Dureza: |
200-260 |
Espessura: |
de acordo com a exigência dos clientes |
Material: |
FeCrAl |
Superfície: |
Brilhante, liso, limpando |
Densidade: |
7.4g/cm3 |
Alongamento: |
>16% |
Dureza: |
200-260 |
Espessura: |
de acordo com a exigência dos clientes |

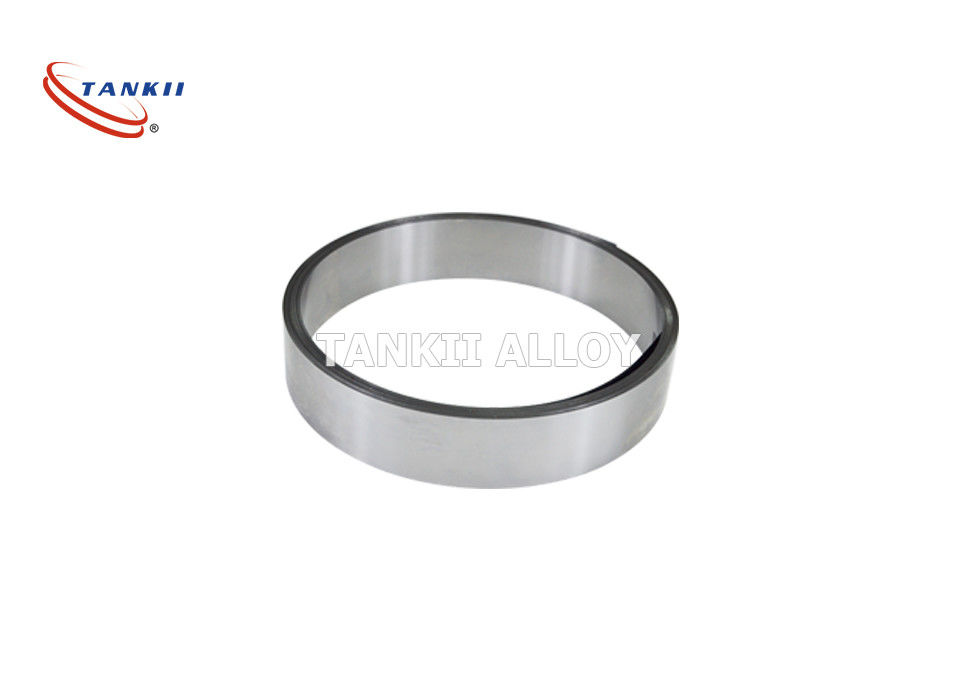

tira larga da tira lisa brilhante da liga de 1Cr13Al4 FeCrAl para o uso dos resistores
As ligas de Fecral e as ligas do Níquel-cromo foram escolhidas ser o material resistive para o resistor encaixado porque as ligas do níquel-cromo possuem a resistividade elétrica alta que é amplamente utilizada para os resistores de filme fino [1, 2]. A resistência de folha do filme da liga de níquel-Chrome que contém o cromo de 20% pode ser tão alta quanto ohms de 2-3 quilos e ainda mantém a boa estabilidade. O coeficiente de temperatura 1 da resistência (TCR) para a liga maioria de níquel-Chrome é aproximadamente 110 ppm/°C. Ligando uma pequena quantidade de silicone e de alumínio com o níquel-cromo, a estabilidade de temperatura é melhorada mais.
Aplicação:
Os resistores encaixados em uma placa prendendo impressa serão um enabler para miniaturizar pacotes com confiança mais alta e desempenho elétrico melhorado. Integrar a funcionalidade do resistor na carcaça estratificada livra acima da área de superfície do PWB consumida por componentes discretos, permitindo a funcionalidade aumentada do dispositivo pela colocação de uns componentes mais ativos. as ligas do Níquel-cromo possuem a resistividade elétrica alta, que as fazem práticas para o uso em uma variedade de aplicações. O níquel e o cromo são ligados com o silicone e o alumínio para melhorar a estabilidade de temperatura e para abaixar o coeficiente térmico da resistência. Uma camada resistive do filme fino baseada em ligas do níquel-cromo foi depositada continuamente em rolos da folha de cobre para criar um material para aplicações encaixadas do resistor. A camada resistive do filme fino imprensada entre o cobre e a estratificação pode seletivamente ser gravada para formar os resistores discretos. Os produtos químicos para gravar são comuns em processos de produção do PWB. Controlando a espessura das ligas, valores da resistência de folha de 25 a 250 ohm/sq. são obtidos. Este papel comparará dois materiais do níquel-cromo em suas metodologias de gravação com água-forte, em uniformidade, em poder segurando, no desempenho térmico, na adesão e gravando a definição.
Marca | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
Produto químico principal composition% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
RE | oportuno uma quantidade |
oportuno uma quantidade |
oportuno uma quantidade |
oportuno uma quantidade |
oportuno uma quantidade |
oportuno uma quantidade |
oportuno uma quantidade |
|
Fe | Resto | Resto | Resto | Resto | Resto | Resto | Resto | |
Nb0.5 | Mo1.8-2.2 | |||||||
Max.continuous serviço temp.of elemento (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
Resistividade μΩ.m, 20ºC |
1,25 | 1,42 | 1,42 | 1,35 | 1,23 | 1,45 | 1,53 | |
Densidade (g/cm3) |
7,4 | 7,10 | 7,16 | 7,25 | 7,35 | 7,10 | 7,10 | |
Térmico condutibilidade KJ/m.h.ºC |
52,7 | 46,1 | 63,2 | 60,2 | 46,9 | 46,1 | 45,2 | |
Coeficiente de linhas expansão α×10-6/ºC |
15,4 | 16,0 | 14,7 | 15,0 | 13,5 | 16,0 | 16,0 | |
PointºC de derretimento | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
Resistência à tração Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
Alongamento em ruptura % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
Variação de área % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
Repita a dobra frequência (F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
Dureza (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
Micrographic estrutura |
Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | Ferrite | |
Magnético propriedades |
Magnético | Magnético | Magnético | Magnético | Magnético | Magnético | Magnético |
