Detalhes do produto:
|
| Materiais: | Cobre - constantan | superfície: | Brilhante |
|---|---|---|---|
| Diâmetro: | ≥ 0.1mm | Tipo do fio: | Fio contínuo |
| Isolamento: | Personalizado | Classe do fio: | MIM, II, III |
| prazo de execução: | 5~20 dias após ter obtido o pagamento | Artigo: | T datilografa ao fio 0.2mm do par termoelétrico o fio do cobre do TP e do Constantan do TN usado par |
| Destaque: | fio de alta temperatura do par termoeléctrico,fio de ligação do par termoeléctrico |
||

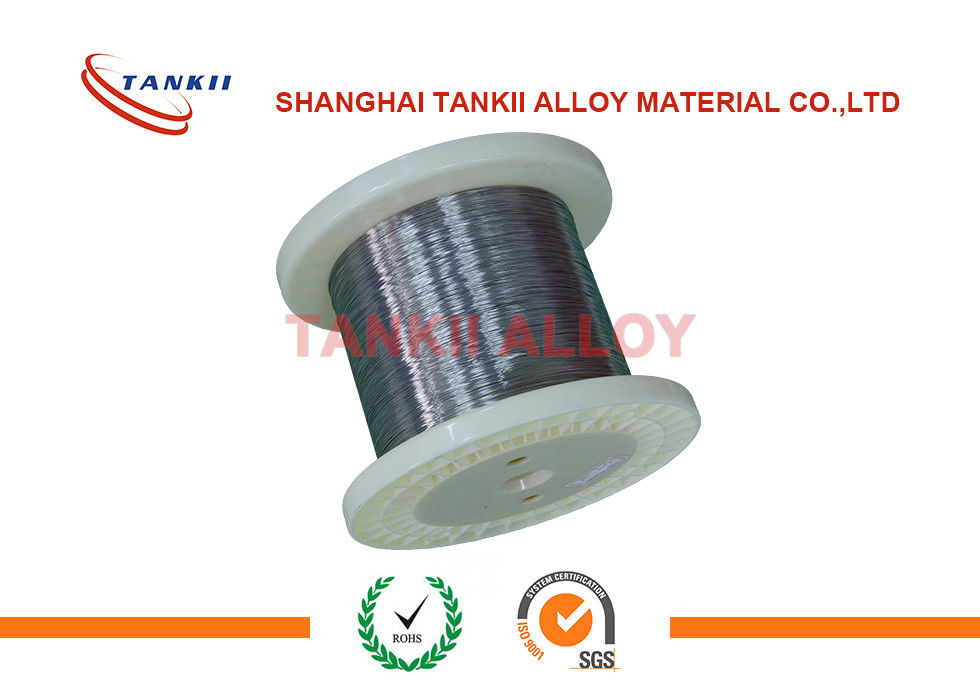

T datilografa ao fio 0.2mm do par termoelétrico o fio do cobre do TP e do Constantan do TN usado para o par termoelétrico
Descrição rápida
Uma construção típica do par termoelétrico consiste em um par de metais dissimilares que são juntados eletricamente junto no ponto de detecção e conectados a um instrumento de medição da tensão no extremo oposto. Quando uma junção está mais quente do que a outro, uma força “eletromotor” térmica (nos milivolts) está produzida que seja aproximadamente proporcional à diferença na temperatura entre as junções quentes e frias.
Os fios do par termoelétrico têm o desempenho excelente e são usados extensivamente na medida e no controle da temperatura em campos diferentes, tais como a metalurgia, a indústria química, o setor petroleiro, a indústria maquinaria-elétrica, a indústria energética, a agricultura e a indústria militar.
Nossos produtos conformam-se aos padrões de IEC584 -1and IEC-2.
|
Tipo e índice do par termoelétrico
|
Escala da medida ℃ |
|
|
Tipo
|
Índice
|
|
|
PtRh30-PtRh6 |
B | 600~1700 |
|
PtRh13-Pt |
R | 0~1600 |
|
PtRh10-Pt |
S | 0~1600 |
|
NiCr-a não ser que |
K | -200~1300 |
|
NiCr-CuNi (constantan) |
E | -200~900 |
|
Fe-CuNi (constantan) |
J | -40~750 |
|
Cu-CuNi (constantan) |
T | -200~350 |
|
NiCrSi-a não ser que |
N | -200~1300 |
A categoria e a tolerância permissíveis são obtidas em 0℃
|
Par termoelétrico Tipo |
Categoria |
Variação da temperatura ℃ |
Tolerância permissível/℃ |
| Datilografe B | Ⅱ | 600~1700 | ±0.25% t |
| Ⅲ | 600~800 | ±4 | |
| 800~1700 | ±0.5%t | ||
| Datilografe R | Ⅰ | 0~1100 | ±1 |
| 1100~1600 | ± [1+ (t-1100) ×0.3%] | ||
| Ⅱ | 0~600 | ±1.5 | |
| 600~1600 | ±0.25% t | ||
| Datilografe K e datilografe N | Ⅰ | -40~1100 | ±1.5℃ ou ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ ou ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ ou ±1.5%t | |
| Datilografe E | Ⅰ | -40~1100 | ±1.5℃ ou ±0.4%t |
| Ⅱ | -40~1300 | ±2.5℃ ou ±0.75%t | |
| Ⅲ | -200~40 | ±2.5℃ ou ±1.5%t | |
| Datilografe J | Ⅰ | -40~750 | ±1.5℃ ou ±0.4%t |
| Ⅱ | -40~750 | ±2.5℃ ou ±0.75%t | |
| Datilografe T | Ⅰ | -40~350 | ±0.5℃ ou ±0.4%t |
| Ⅱ | -40~350 | ±1.0℃ ou ±0.75%t | |
| Ⅲ | -200~40 | ±1.0℃ ou ±1.5%t |
