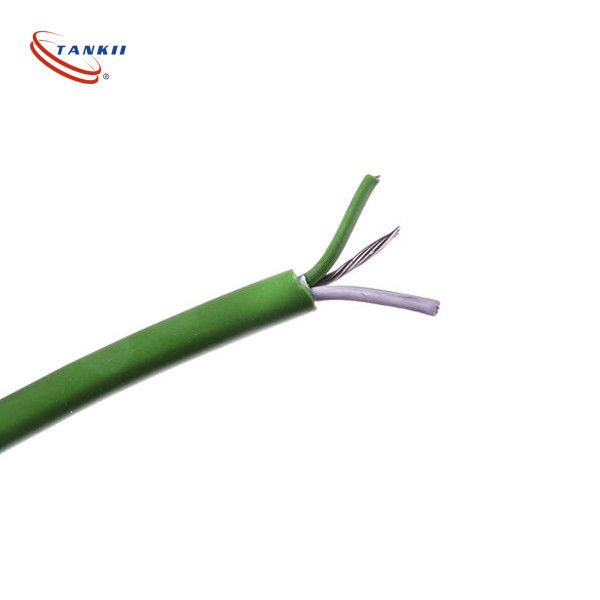

1 par 2 pares 3 pares cabo de extensão tipo K branco e verde norma CEI classe 1 utilizado para usinas de energia térmica

1 par 2 pares 3 pares Cabo de extensão tipo K branco e verde padrão IEC classe 1 usado para usina termelétrica

Descrição do Produto:

Aplicação principal do fio de extensão de termopar (fio de compensação)
Em uma frase: Puxe a extremidade fria do termopar do equipamento de alta temperatura para um local com temperatura estável e adequado para instrumentos de medição de temperatura, garantindo medição de temperatura precisa e sem erros de diferença de temperatura adicionais.
1, Função principal
Estenda o sinal de medição de temperatura e realoque a extremidade de trabalho do termopar de junção fria para um local de alta temperatura. A junção fria não deve ser colocada em um local com alta temperatura/grandes flutuações de temperatura; Use fios de extensão para puxar a extremidade fria para a área de temperatura constante da sala de controle e do gabinete do instrumento a longa distância.
Compense o potencial termoelétrico, elimine erros de medição de temperatura, estenda o material do fio para corresponder às características termoelétricas do termopar correspondente. Dentro de uma certa faixa de temperatura, ele pode estender efetivamente o termopar sem gerar potencial parasita adicional, garantindo leituras de temperatura precisas.
Os metais preciosos especiais para termopares de economia de custos (platina-ródio, níquel-cromo-silício, etc.) são muito caros. Fios de termopar curtos são usados na frente e fios de extensão baratos são usados para longas distâncias na parte de trás, o que economiza muito dinheiro.
Anti-interferência, fácil de conectar fio de compensação especializado com isolamento e blindagem, adequado para pontes de oficina e instalação de tubulações, anti-interferência eletromagnética, transmissão de sinal estável.
Adapte a fiação do instrumento para levar a sonda de alta temperatura no local ao medidor de controle de temperatura, gravador e módulo de temperatura PLC de forma padronizada, com fiação unificada e organizada.

Aqui estão seus principais recursos e considerações de seleção:

Recursos e Aplicações Principais:

1. Transmissão de Sinal: Transmite com precisão o sinal de potencial termoelétrico de nível de milivolt gerado pelo termopar no ponto de medição.

2. Extensão e Compensação: Substitui fios caros de termopar tipo K (eletrodo positivo: níquel-cromo, eletrodo negativo: níquel-silício) para instalação de longa distância e estende a "junção fria" (junção de referência) do termopar do campo de alta temperatura para a sala de controle com temperatura estável, permitindo compensação precisa da junção fria nos instrumentos.

3. Custo-Benefício: Usa fios de liga baratos que correspondem às características termoelétricas do termopar, reduzindo significativamente os custos de fiação.

Cabos de Extensão vs. Fios de Compensação:

Cabos de Extensão: A liga condutora é exatamente a mesma do termopar correspondente (por exemplo, KX), mantendo alta precisão em uma faixa de temperatura mais ampla (por exemplo, -40°C a 200°C), mas com um custo mais alto.

Fios de Compensação: A liga condutora é diferente do termopar, mas possui propriedades termoelétricas correspondentes (por exemplo, KCA/KCB), garantindo precisão apenas dentro de uma faixa de temperatura limitada (por exemplo, 0-100°C) e a um custo menor.

Terminologia Geral: Em aplicações práticas, "cabo de extensão" é frequentemente usado como um termo geral para ambos.

Para a maioria das aplicações industriais, os fios de compensação são suficientes.

Materiais Condutores:

Os cabos de termopar vêm em várias variações, distinguidas principalmente por seus materiais de isolamento e construção para se adequar a diferentes condições ambientais e aplicações.

Aqui estão os principais tipos:

1. Isolado em PVC: Adequado para aplicações de uso geral com faixas de temperatura moderadas.
2. Isolado em Fibra de Vidro: Usado para aplicações de temperatura mais alta, oferecendo melhor resistência ao calor.
3. Isolado em PTFE : Ideal para aplicações que exigem resistência química e flexibilidade em temperaturas baixas a moderadas.
4. Isolado em Silicone: Oferece boa flexibilidade e resistência ao calor, frequentemente usado em ambientes de alta temperatura.
5. Isolado Mineral (MI): Possui uma bainha metálica com isolamento de óxido de magnésio, adequado para altas temperaturas, ambientes agressivos e onde a proteção mecânica é necessária.

Cada tipo é escolhido com base em requisitos operacionais específicos, como faixa de temperatura, exposição química e durabilidade mecânica.

Parâmetros Técnicos:

FAQ:

P: Qual é o nome da marca deste Cabo de Termopar?

R: O nome da marca deste Cabo de Termopar é Tankii.

P: Quais são os diferentes números de modelo disponíveis para este Cabo de Termopar?

R: Os diferentes números de modelo disponíveis para este Cabo de Termopar são KX/KC, JX, EX, TX, NX, SC

P: Onde este Cabo de Termopar é fabricado?

R: Este Cabo de Termopar é fabricado na China.

P: Quais são as faixas de temperatura suportadas por este Cabo de Termopar?

R: As faixas de temperatura suportadas por este Cabo de Termopar variam dependendo do número do modelo. Consulte as especificações do produto para mais informações.

P: Este Cabo de Termopar é adequado para uso em ambientes industriais agressivos?

R: Sim, este Cabo de Termopar é projetado para ser durável e confiável em ambientes industriais agressivos.
