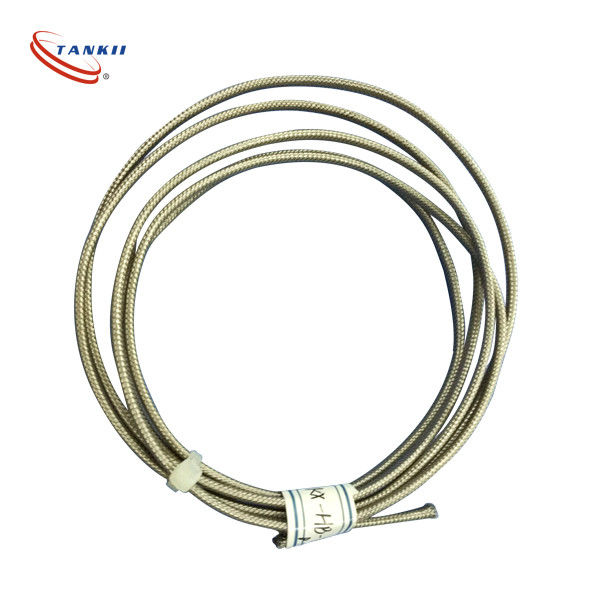

Fio de medição de temperatura tipo K, fio de termopar tipo E/J/T/N/R/S, fio de compensação blindado de vários fios de primeiro nível

Fios de medição de temperatura do tipo K, fios de termocopois do tipo E/J/T/N/R/S, fios de compensação blindados de múltiplos fios de primeiro nível

Descrição do produto:

O fio de termocouple é o material principal para a medição de temperatura, determinando diretamente a faixa de medição e a precisão.

A liga de fio de extensão/compensação é uma alternativa económica, simulando as características do termocouple apenas na faixa de baixa temperatura para transmissão de sinal e compensação de junção a frio.

Ambos devem ter índices correspondentes e não são intercambiáveis!

Aqui estão as suas principais características e considerações de selecção:

Características essenciais e aplicações:

1.Transmissão de sinal: Transmite com precisão o sinal de potencial termoelétrico a nível de milivolts gerado pelo termocouple no ponto de medição.

2.Extensão e compensação: substitui os caros fios de termopares do tipo K (elétrodo positivo: níquel-cromo, elétrodo negativo: níquel-sílico) para a colocação de longa distância,e estende a "junção fria" do termoparo (junção de referência) do campo de alta temperatura para a sala de controle de temperatura estável, permitindo uma compensação precisa das junções a frio nos instrumentos.

3• Eficiência de custos: utiliza fios de liga baratos que correspondem às características termoelétricas do termocouple, reduzindo significativamente os custos de fiação.

Cabos de extensão versus cabos de compensação:

Cabos de extensão: A liga de condutor é exatamente a mesma do termoparo correspondente (por exemplo, KX), mantendo uma alta precisão numa gama de temperaturas mais ampla (por exemplo, -40°C a 200°C),Mas a um custo mais elevado..

Cabos de compensação: A liga condutora é diferente do termocouple, mas tem propriedades termoelétricas correspondentes (por exemplo, KCA/KCB), garantindo precisão apenas dentro de uma faixa de temperatura limitada (por exemplo.g., 0-100°C), e a um custo mais baixo.

Terminologia geral: em aplicações práticas, "cabo de extensão" é frequentemente usado como um termo geral para ambos.

Para a maioria das aplicações industriais, cabos de compensação são suficientes.

Materiais de condução:

Os cabos de termopares vêm em várias variações, principalmente distinguidos por seus materiais de isolamento e construção para atender a diferentes condições ambientais e aplicações.

Estes são os principais tipos:

1. PVC isolado: Adequado para aplicações de uso geral com temperaturas moderadas.
2. Isolantes de fibra de vidro: Utilizado para aplicações a temperaturas mais elevadas, oferecendo melhor resistência ao calor.
3. PTFE isolado: Ideal para aplicações que exijam resistência química e flexibilidade em temperaturas baixas a moderadas.
4. Isolados de silicone: Proporciona boa flexibilidade e resistência ao calor, frequentemente utilizado em ambientes de alta temperatura.
5. Isolado por minerais (MI): Dispõe de revestimento metálico com isolamento por óxido de magnésio, adequado a altas temperaturas, ambientes adversos e onde seja necessária protecção mecânica.

Cada tipo é escolhido com base em requisitos operacionais específicos, como faixa de temperatura, exposição química e durabilidade mecânica.

Parâmetros técnicos:

Perguntas frequentes:

P: Qual é o nome comercial deste cabo de termopares?

R: O nome comercial deste cabo de termopares é Tankii.

P: Quais são os diferentes números de modelo disponíveis para este cabo de termopares?

R: Os diferentes números de modelo disponíveis para este cabo de termopares são KX/KC, JX, EX, TX, NX, SC

P: Onde é fabricado este cabo de termopares?

R: Este cabo de termopares é fabricado na China.

P: Quais são as faixas de temperatura suportadas por este cabo de termopares?

R: As faixas de temperatura suportadas por este cabo de termopares variam consoante o número de modelo.

P: Este cabo de termopares é adequado para uso em ambientes industriais adversos?

R: Sim, este cabo de termopares foi concebido para ser durável e confiável em ambientes industriais adversos.
