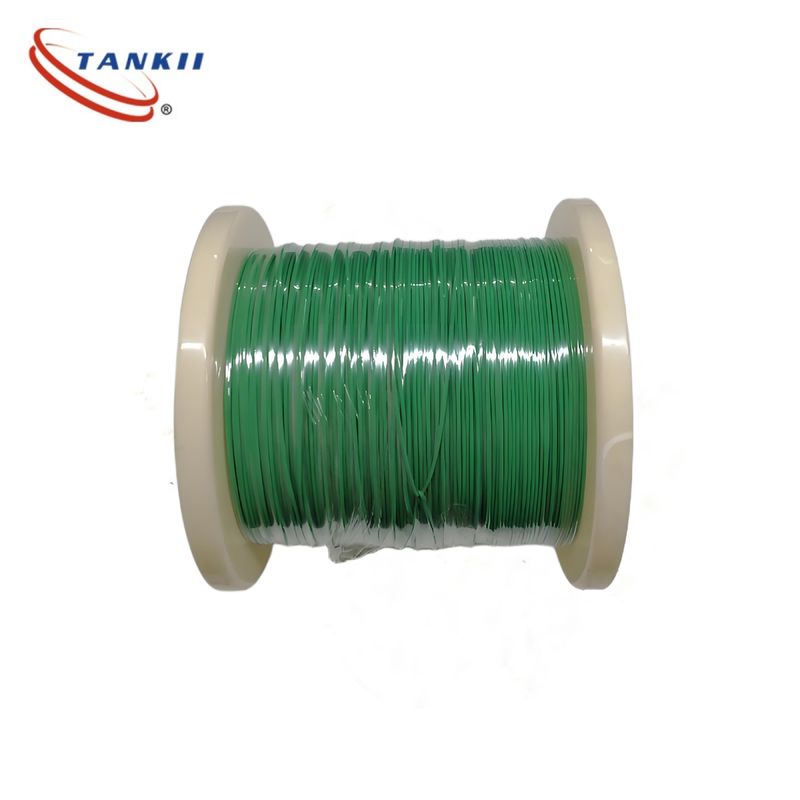

Código de cor padrão IEC Verde e Branco Cabo de termopares tipo K com isolamento FEP de 0,5 mm
A seleção do cabo de termocouple certo é fundamental para a detecção precisa de temperatura em aplicações industriais, automotivas e científicas.Quadro passo a passobaseados em critérios técnicos e considerações do mundo real:
Os cabos de termopares devem utilizarfios de compensaçãocom o mesmo coeficiente de Seebeck que a liga de termopares para evitar deslocamentos de tensão.
Escolha o isolamento com basetemperatura de funcionamento contínuae exposição química:
- Alta temperatura (> 500°C):
- Isolado por minerais (MI): MgO em pó + invólucro de aço inoxidável (200-1300°C, certificado ATEX/IECEx para zonas de explosão).
- FEP/PTFE: 200-260°C, resistente a ácidos (por exemplo, reatores químicos).
- Meio período (100-500°C):
- Borracha de silicone: 180°C, flexível para máquinas em movimento (por exemplo, cintas transportadoras).
- Fibra de vidro teflon: 250°C, resistente à abrasão ( fundição de metais).
- Temperatura baixa (< 100°C):
- PVC: 70°C, econômico para utilização em ambientes internos (por exemplo, processamento de alimentos).
- Umidade/Corrosão:
- Utilizaçãoaço inoxidável(IP67/IP68) para ambientes úmidos (por exemplo, tubos de vapor).
- AdicionarEquipamento para a produção de fibras sintéticasCapa para resistência à água salgada (caldeiras marinhas).
- Interferências do IME/IRR:
- Cabos blindados(folha de cobre ou alumínio trançada) reduzem o ruído em zonas de alta tensão (por exemplo, perto de motores).
- Pares torcidos(30 voltas/m) minimizar ainda mais o acoplamento indutivo (norma ASTM E1137).
- Tensão mecânica:
- fita metálica de bloqueio para resistência à esmagamento (equipamento de construção).
- Silicone flexível(5 milhões de ciclos de curvatura) para robótica ou máquinas rotativas.
- Esquadra (AWG):
- Medida menor (24-26AWG) para corridas curtas (<10m, por exemplo, instrumentos de laboratório).
- Uma largura maior (18-20AWG) para longas distâncias (>50m) para reduzir a queda de tensão (por exemplo, usinas de energia).
- Código de cores do casaco:
- Seguir os padrões ANSI/ISA (por exemplo, tipo K = vermelho ((+) / branco ((-), tipo J = preto ((+) / branco ((-)) para uma identificação rápida.
- Rescisão:
- Conectores moldados (por exemplo, M12 para automação) versus extremidades desmontadas (para conjuntos personalizados).
Cabos de tipo K (níquel-cromo-níquel-alumínio) (KX)
Características principais: erro de ± 2,2 °C (1000 °C), resistência à oxidação, elevada relação custo-eficácia
Cenário típico:
▶ Forno industrial/caldeira (800-1200 °C): forno rotativo da fábrica de cimento (resistente à poeira e à alta temperatura)
▶ Ensaios de motores automotivos: monitorização da temperatura do corpo do cilindro (ampla gama de temperaturas de -40 ° C a 1000 ° C)
▶ Caso de erro: Uma central elétrica usou por engano um cabo BX (cabo compensador tipo B), resultando num aumento falso de 15 ° C na temperatura do forno e uma diminuição da eficiência da combustão
Código de cores:
Aplicações:
O cabo de termocouple tem uma ampla gama de aplicações, incluindo:
- Fabricação industrial:
- Metalurgia: Na siderurgia, na fabricação de ferro e em outros processos metalúrgicos, os cabos de termopares são usados para monitorar as altas temperaturas em fornos, como altos fornos, fornos elétricos e conversores.Isto ajuda a controlar o processo de fundição e garantir a qualidade dos produtos metálicos.
- Indústria químicaOs cabos de termocopo são utilizados para medir a temperatura em reatores, colunas de destilação,e outros equipamentos para assegurar o normal decurso das reações químicas e a segurança do processo de produção.
- Fabricação de cerâmica e vidro: A produção de cerâmica e vidro requer processos de queima e fusão a altas temperaturas.Os cabos de termopares são usados para monitorar a temperatura em fornos e fornos para controlar a temperatura de cozimento e garantir a qualidade dos produtos.
- Geração de energia: Nas centrais eléctricas, os cabos de termocouples são utilizados para medir a temperatura das caldeiras, turbinas a vapor,e outros equipamentos para monitorizar o estado de funcionamento do equipamento e garantir o funcionamento seguro e eficiente do sistema de geração de energia.
- Indústria automóvel: Os cabos de termopares são usados na indústria automóvel para medir a temperatura dos gases de escape do motor, catalisadores e outros componentes.Isto ajuda a monitorizar o desempenho do motor e do sistema de controlo de emissões, e também é usado no teste e desenvolvimento de novos motores automotivos.
- Indústria aeroespacial: No campo aeroespacial, os cabos de termopares são usados para medir a temperatura dos motores de aeronaves, motores de foguetes e outros componentes de alta temperatura.Isto é crucial para garantir a segurança e a fiabilidade dos veículos aeroespaciais durante o voo..
- Indústria alimentar: Na indústria de transformação de alimentos, os cabos de termopares são utilizados para medir a temperatura dos fornos, equipamentos de esterilização,e outros equipamentos de processamento para assegurar a segurança e a qualidade da transformação de alimentos.
- Investigação científica e laboratorial: Os cabos de termopares são amplamente utilizados em laboratórios e instituições de investigação científica para a medição da temperatura em vários experimentos e projectos de investigação.experimentos químicos, e pesquisas biológicas, os cabos de termopares são utilizados para medir a temperatura de amostras e sistemas de reação.
- Sistemas de climatização: Nos sistemas de aquecimento, ventilação e ar condicionado, os cabos de termopares são utilizados para medir a temperatura do ar, da água, do ar, da água, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do ar, do are outros meios para controlar o funcionamento do sistema e garantir o conforto do ambiente interior.
Os cabos também estão disponíveis em diferentes configurações, incluindo junções em terra, sem terra e expostas, para atender aos requisitos específicos da aplicação.As junções em terra proporcionam tempos de resposta mais rápidos, mas são mais suscetíveis ao ruído elétricoAs junções expostas são usadas quando o tempo de resposta mais rápido é necessário, mas são mais vulneráveis a danos.
Em geral, os cabos de termopares do tipo K são um componente crítico nos sistemas de medição de temperatura, proporcionando durabilidade, precisão e versatilidade em uma ampla gama de aplicações.
Perguntas frequentes:
P: Qual é o nome comercial deste cabo de termopares?
R: O nome comercial deste cabo de termopares é Tankii.
P: Quais são os diferentes números de modelo disponíveis para este cabo de termopares?
R: Os diferentes números de modelo disponíveis para este cabo de termopares são KX/KC, JX, EX, TX, NX, SC
P: Onde é fabricado este cabo de termopares?
R: Este cabo de termopares é fabricado na China.
P: Quais são as faixas de temperatura suportadas por este cabo de termopares?
R: As faixas de temperatura suportadas por este cabo de termopares variam consoante o número de modelo.
P: Este cabo de termopares é adequado para uso em ambientes industriais adversos?
R: Sim, este cabo de termopares foi concebido para ser durável e confiável em ambientes industriais adversos.
