Detalhes do produto
Lugar de origem: SHANGHAI
Marca: TANKII
Certificação: ISO9001, RoHS
Número do modelo: KX
Termos do pagamento & do transporte
Quantidade de ordem mínima: 2000m
Detalhes da embalagem: caixas
Tempo de entrega: 8-20 dias
Termos de pagamento: L/C, T/T, Western Union, Paypal
Habilidade da fonte: 20000000+m+month
Tipo: |
Isolado |
Aplicação: |
Aquecimento, resistor, calefator |
Categoria: |
I/II/III |
Material de isolação: |
TEFLON |
Código do HS: |
75052200 |
Tipo: |
Isolado |
Aplicação: |
Aquecimento, resistor, calefator |
Categoria: |
I/II/III |
Material de isolação: |
TEFLON |
Código do HS: |
75052200 |
Descrição do produto

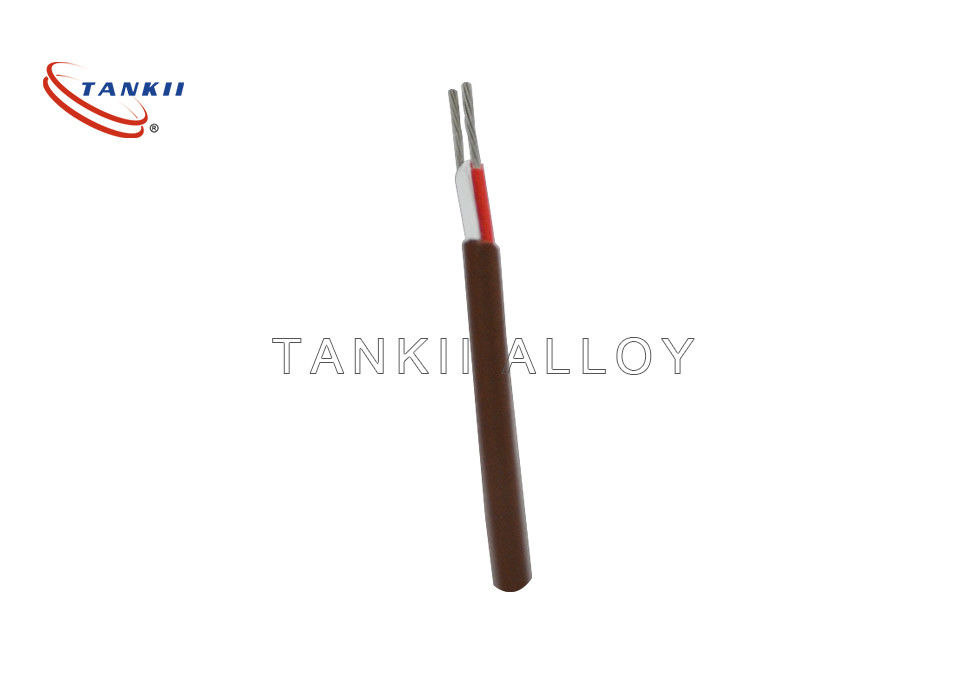

Tipo fio de K do par termoelétrico da extensão com fio de aço inoxidável do protetor
Os cabos da compensação do par termoelétrico podem igualmente ser denominados como cabos da instrumentação, desde que são usados para a medida da temperatura do processo. A construção é similar emparelhar o cabo da instrumentação mas o material do condutor é diferente. Os pares termoelétricos são usados nos processos para detectar a temperatura e conectados aos pirômetros para a indicação e o controle. O par termoelétrico e o pirômetro são conduzidos eletricamente por cabos de extensão de par termoelétrico/cabos de compesação do par termoelétrico. Os condutores usados para estes cabos de par termoelétrico são exigidos ter as propriedades (emf) thermo-elétricas similares como aquela do par termoelétrico usado detectando a temperatura.
Nosso tipo KX da fabricação da planta principalmente, o fio de compesação de NX, EX, de JX, de NC, de TX, de SC/RC, de KCA, de KCB para o par termoelétrico, e são usados em instrumentos e em cabos da medida da temperatura. Nossos produtos de compesação do par termoelétrico são feitos toda habitação por GB/T 4990-2010 da ‘fios liga da extensão e por cabos de compesação para pares termoelétricos’ (padrão nacional chinês), e igualmente IEC584-3 do ‘fio de compesação da parte 3 par termoelétrico’ (standard internacional).
A representação do fio do compartimento: par termoelétrico code+C/X, por exemplo SC, KX
X: Curto para a extensão, significa que a liga do fio da compensação é tão a mesma que o a liga do par termoelétrico
C: Curto para a compensação, significa que a liga do fio da compensação tem caráteres similares com a liga do par termoelétrico em alguma variação da temperatura.
Parâmetro detalhado
Código do par termoelétrico |
Compartimento Tipo |
Compartimento Fio Nome |
Positivo |
Negativo |
||
Nome |
Código |
Nome |
Código |
|||
S |
SC |
cobre-constantan 0,6 |
cobre |
SPC |
constantan 0,6 |
SNC |
R |
RC |
cobre-constantan 0,6 |
cobre |
RPC |
constantan 0,6 |
RNC |
K |
KCA |
Iron-constantan22 |
Ferro |
KPCA |
constantan22 |
KNCA |
K |
KCB |
cobre-constantan 40 |
cobre |
KPCB |
constantan 40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
NC |
Ferro-constantan 18 |
Ferro |
NPC |
constantan 18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
EX |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
Ferro-constantan 45 |
Ferro |
JPX |
constantan 45 |
JNX |
T |
TX |
cobre-constantan 45 |
cobre |
TPX |
constantan 45 |
TNX |
A cor da isolação e da bainha | ||||||
Tipo |
Cor da isolação |
Cor da bainha |
||||
Positivo |
Negativo |
G |
H |
|||
/ |
S |
/ |
S |
|||
SC/RC |
VERMELHO |
VERDE |
PRETO |
CINZA |
PRETO |
AMARELO |
KCA |
VERMELHO |
AZUL |
PRETO |
CINZA |
PRETO |
AMARELO |
KCB |
VERMELHO |
AZUL |
PRETO |
CINZA |
PRETO |
AMARELO |
KX |
VERMELHO |
PRETO |
PRETO |
CINZA |
PRETO |
AMARELO |
NC |
VERMELHO |
CINZA |
PRETO |
CINZA |
PRETO |
AMARELO |
NX |
VERMELHO |
CINZA |
PRETO |
CINZA |
PRETO |
AMARELO |
EX | VERMELHO |
MARROM |
PRETO |
CINZA |
PRETO |
AMARELO |
JX |
VERMELHO |
ROXO |
PRETO |
CINZA |
PRETO |
AMARELO |
TX |
VERMELHO |
BRANCO |
PRETO |
CINZA |
PRETO |
AMARELO |
Nota: G--Para o uso geral H--Para o uso resistente ao calor S--A classe normal da classe da precisão não tem nenhum sinal |
