O Constantan é uma liga do cobre-níquel igualmente conhecida como Eureka, avanço, e Ferry.It consiste geralmente em 55% de cobre e em níquel de 45%. Sua característica principal é sua resistividade, que é constante sobre uma vasta gama de temperaturas. Outras ligas com coeficientes de temperatura similarmente baixa são sabidas, como o manganina (Ni2domanganês12do Cu86).
A liga é não-magnética. É usada para o resistor variável do regenerator elétrico e o resistor da tensão,
potenciômetros, fios de aquecimento, cabos de aquecimento e esteiras. As fitas são usadas aquecendo-se dos bimetais. Um outro campo de aplicação é fabricação dos pares termoelétricos porque desenvolve uma força eletromotor alta (EMF) em colaboração com outro metais.
Série da liga de níquel de cobre: Constantan CuNi40 (6J40), CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44.
Muito importante, o constantan pode ser processado para que a compensação da auto-temperatura combine uma vasta gama de coeficiente material do teste da expansão térmica. a Um-liga é fornecida nos números 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 e 50 da auto-temperatura-compensação (S-T-C), para o uso em materiais do teste com os coeficientes correspondentes da expansão térmica, expressado nas partes por milhão pelo comprimento (ou µm/m) pelos graus Célsio ou os kelvins
Para a medida de tensões muito grandes, 5% (50 microstrain do 000) ou acima, constantan recozido (liga de P) é o material da grade selecionado normalmente. O Constantan neste formulário é muito ductible; e, de comprimentos do calibre de 0,125 polegadas (3,2 milímetros) e mais longo, pode ser esticado a >20%. Deve-se ter, contudo, que sob tensões cíclicas altas a liga de P exibirá alguma mudança permanente da resistividade com cada ciclo, e causa-se um deslocamento zero correspondente no calibre de tensão. Devido a esta característica, e à tendência para a falha prematura da grade com esticão repetido, liga de P não é recomendado ordinariamente para aplicações cíclicas da tensão. A liga de P está disponível com números do S-T-C de 08 e de 40 para o uso em metais e em plásticos, respectivamente.
Escala da dimensão do tamanho:

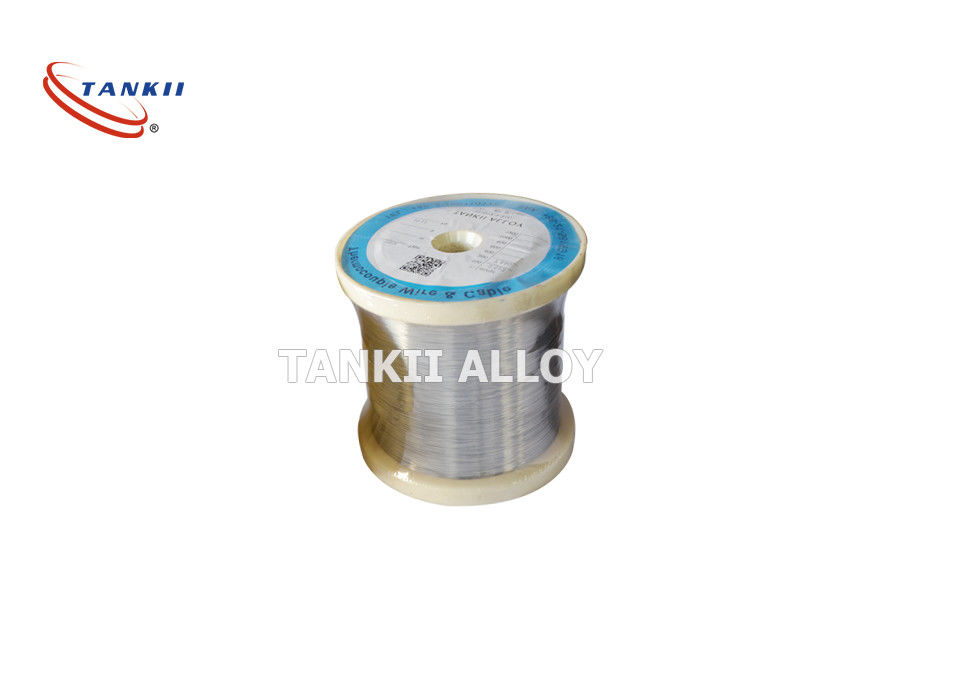

Fio: 0.1-10mm
Fitas: 0.05*0.2-2.0*6.0mm
Tira: 0.05*5.0-5.0*250mm
Propriedades principais
| Propriedade |
Valor |
| Resistividade elétrica na temperatura ambiente |
4.9×10−7 Ω·m |
| Coeficiente de temperatura no °C 20 |
8 ppmK −1 |
| Coeficiente de temperatura −55 ao °C 105 |
±40 ppmK −1 |
| Ponto do curie |
35 K |
| Densidade |
8,9 ³ do × 103 kg/m |
| Ponto de derretimento |
°C 1221-1300 |
| Capacidade de calor específico |
0,39 kJ/(quilograma·K) |
| Condutibilidade térmica no °C 23 |
19,5 com (m.K) |
| Coeficiente linear da expansão térmica no °C 25 a 105 |
14.9×10−6 K −1 |
| Resistência à tração |
455-860 MPa |
| Alongamento na fratura |
<45> |
| Módulo elástico |
162 GPa |
Aplicação do resistor como abaixo:
