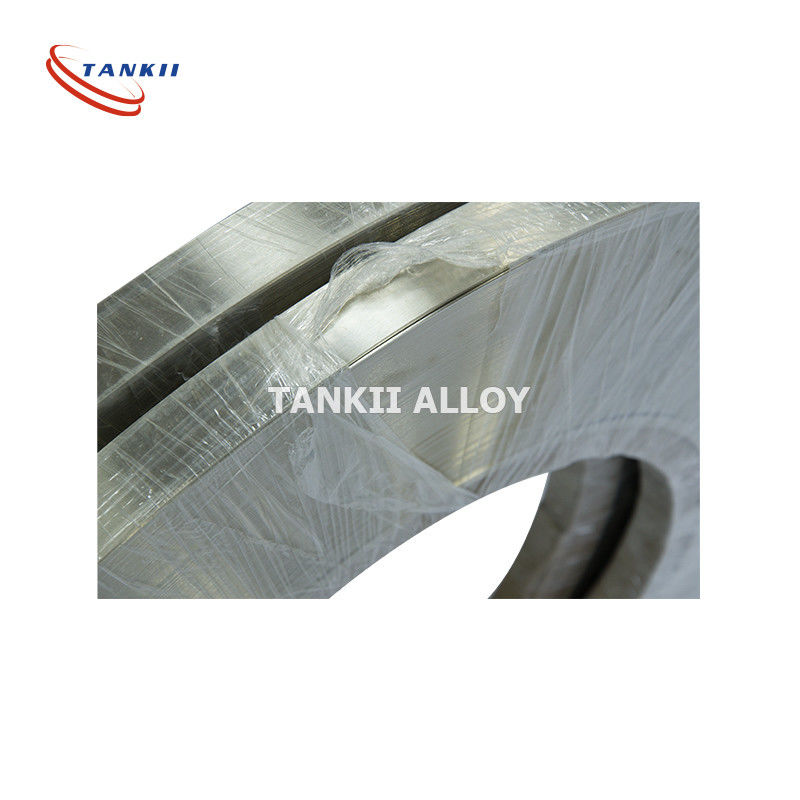

Folha/tira brilhantes da liga de CuNi44 Nicr elevada precisão ISO9001 de 0.05mm * de 100mm

Uma liga do cobre-níquel que contenha quantidades menores específicas de elementos adicionais para conseguir valores precisos para o coeficiente de temperatura da resistividade.

O Constantan é uma liga do cobre-níquel que consiste geralmente em 55% de cobre e em níquel de 45%. Sua característica principal é sua resistência que é constante sobre uma vasta gama de temperaturas. Outras ligas com coeficientes de temperatura similarmente baixa são sabidas, como o manganina (Cu86Mn12Ni2).

De todas as ligas modernas do calibre de tensão, o Constantan é o mais velho, e ainda o mais amplamente utilizado. Esta situação reflete o fato de que o constantan tem a melhor combinação total de propriedades necessárias para muitas aplicações do calibre de tensão. Esta liga tem, por exemplo, uma sensibilidade adequadamente alta da tensão, ou o fator de calibre, que é relativamente insensível esticar ao nível e temperatura. Sua resistividade é alta bastante conseguir valores apropriados da resistência mesmo em grades pequenas mesmas, e seu coeficiente de temperatura da resistência não é excessivo. Além, o constantan é caracterizado pela boa vida de fadiga e pela capacidade relativamente alta do alongamento. Deve-se notar, contudo, esse constantan tende a exibir uma tração contínua em temperaturas acima do °C 65 (°F) 150; e esta característica deve ser tomada em consideração quando a estabilidade zero do calibre de tensão é crítica durante horas ou dias.

Sinônimos

P-liga da Um-liga, liga do cobre-níquel, liga da resistência CuNi44, constantan da liga de níquel de 55% copper/45%, folha do constantan, tira do constantan, folha do constantan, placa do constantan, fio do constantan, liga do calibre de tensão, cupronickel, constantan de cobre

Propriedades químicas
a) Ni= 44,2%, Mn= 1,5%, Fe= 0,5%, equilíbrio de Cu=

b) Um-liga: Muito importante, o constantan pode ser processado para que a compensação da auto-temperatura combine uma vasta gama de coeficientes materiais do teste da expansão térmica. Uma liga é fornecida nos números 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 e 50 da auto-temperatura-compensação (S-T-C), para o uso em materiais do teste com os coeficientes correspondentes da expansão térmica, expressado nas partes por milhão pelo comprimento (ou µm/m) por kelvin ou grau Célsio ou grau Fahrenheit.

c) P-liga: Para a medida de tensões muito grandes, 5% (microstrain 50 000) ou acima, constantan recozido (liga de P) é o material da grade selecionado normalmente. O Constantan neste formulário é muito dútile; e, de comprimentos do calibre de 0,125 em (3 milímetros) e de mais longo, pode ser esticado a >20%. Deve-se ter, contudo, que sob tensões cíclicas altas a liga de P exibirá alguma mudança permanente da resistência com cada ciclo, e causa-se um deslocamento zero correspondente no calibre de tensão. Devido a esta característica, e à tendência para a falha prematura da grade com esticão repetido, liga de P não é recomendado ordinariamente para aplicações cíclicas da tensão. A liga de P está disponível com números do S-T-C de 08 e de 40 para o uso em metais e em plásticos, respectivamente.
