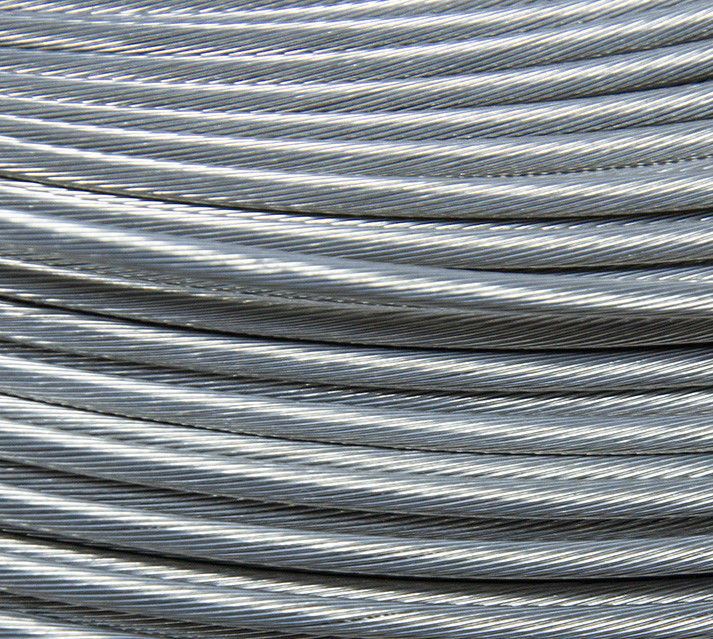

Bobina do fio encalhado da liga de 37×0.38 Nicr/fio do nicromo com superfície brilhante reta

37*0.38 encalhou a bobina do fio do nicromo do cabo de fio com superfície brilhante reta

Descrição detalhada do fio encalhado:

O fio encalhado é extremamente versátil e empregado em um número de aplicações industriais, comerciais, e do consumidor. Quando algumas aplicações exigirem fios e cabos do condutor contínuo, o fio encalhado está preferido frequentemente para seu maior grau de flexibilidade.

Os cabos e os fios encalhados são usados pesadamente nas indústrias que exigem muitos levantamento, apoio, e tensão tal como aeroespacial, automotivo, comunicações, o produto químico, a eletrônica, a defesa, a segurança, e indústrias médicas. Para serir as necessidades destas indústrias e mais, a corda encalhada é especializada cada vez mais. Se incertos, os fornecedores da corda de fio devem ser consultaram a fim selecionar o fio apropriado e evitar falhas mecânicas potencialmente caras e perigosas.

Os fios encalhados são identificados alistando o número de costas e a quantidade de fios pela costa respectivamente assim como a configuração e o passo da corda. Os códigos de identificação podem igualmente estender aos específicos tais como o tipo do núcleo, limite da carga de trabalho, e mais, alistado no formulário abreviado.

As conexões, os prendedores, os encaixes, e o outro hardware unido ao fio encalhado são igualmente importantes porque oferecem graus de deferimento de versatilidade do fio em termos da prevenção e da conectividade da batalha.

Número de costas

As costas de fio mais individuais em um pacote do fio, o mais flexível, torção-resistente, ruptura-resistente, e mais forte o fio tornam-se. Contudo, mais costas aumentam a complexidade e o custo de fabricação.

Para razões geométricas, o mais baixo número de costas consideradas geralmente é 7: um no meio, com os 6 que cercam o no contato próximo. O nível seguinte é acima 19, que é uma outra camada de 12 costas sobre os 7. Após isso o número varia, mas 37 e 49 são comuns, então nos 70 aos 100 variam (o número é já não exato). Mesmo números maiores do que que são encontrados tipicamente somente em cabos muito grandes.

Para a aplicação aonde o fio se move, 19 são os mais baixos que deve ser usado (7 devem somente ser usados nas aplicações onde o fio é colocado e então não se move), e 49 são muito melhor. Para aplicações com movimento repetido constante, tal como robôs de conjunto e fios do fones de ouvido, 70 a 100 são imperativos.

Para as aplicações que precisam ainda mais flexibilidade, ainda mais costas são usadas (os cabos de solda são o exemplo usual, mas igualmente toda a aplicação que precisar de mover o fio em áreas apertadas). Um exemplo é um fio de 2/0 feito de 5.292 costas do fio do calibre #36. As costas são organizadas primeiramente criando um pacote de 7 costas. 7 destes pacotes são unidos então em pacotes super. Finalmente 108 pacotes super são usados para fazer o cabo final. Cada grupo de fios é ferida em uma hélice de modo que quando o fio é dobrado, a parte de um pacote que seja esticado se mova em torno da hélice para uma peça que seja comprimida para permitir que o fio tenha menos esforço.

Como a corda de fio, o fio encalhado tem três elementos básicos: filamentos, costas, e núcleos do fio.

Os primeiros componentes são as hastes estiradas a frio do metal que são relativamente pequenas no diâmetro em relação à corda no conjunto.

Estes filamentos são torcidos ou trançados junto para formar uma costa, ou o agrupamento dos fios. As costas podem consistir em somente dois ou tanto como como diverso dúzia filamentos segundo o uso pretendido do produto acabado.

O núcleo é o elemento em torno de que as costas são envolvidas em um teste padrão helicoidal. Os núcleos podem ser feitos do metal ou a fibra e as costas podem ser posicionadas em torno do núcleo em um sentido sentido horário ou anti-horário conhecido como a configuração.

Os materiais escolhidos para os fios, as costas, e os núcleos são cruciais e devem fornecer a força apropriada, flexibilidade, e vestem a resistência para seu uso pretendido. Os cabos de aço inoxidável são populares, como são um número outros de tipos de cabo de aço, porque fornecem características desejadas específicas tais como a força e vestem a resistência.

Outros materiais tais como o cobre e o alumínio podem ser escolhidos para sua boa condutibilidade elétrica visto que as ligas de níquel são escolhidas para a resistência elétrica.

O material específico empregado na construção do fio encalhado é selecionado a propósito da aplicação em que será usada.

Outras considerações importantes incluem o diâmetro, a dificuldade de aplainar, a resistência da temperatura, e o tempo médio.

O fio encalhado é composto de um número de fios pequenos empacotados ou envolvidos junto para formar um condutor maior. O fio encalhado é mais flexível do que o fio contínuo da mesma área de seção transversal total. O fio encalhado é usado quando uma resistência mais alta à fadiga de metal é exigida. Tais situações incluem conexões entre placas de circuito nos dispositivos da multi-imprimir-circuito-placa, onde a rigidez do fio contínuo produziria demasiado esforço em consequência do movimento durante o conjunto ou a conservação; Linha cabos da A.A. para dispositivos; cabos de instrumento musical; cabos do rato do computador; cabos do elétrodo de soldadura; cabos de controle que conectam as peças moventes da máquina; cabos da máquina de mineração; cabos de arrasto da máquina; e outro numerosos.

Em altas frequências, cursos atuais perto da superfície do fio devido ao efeito de pele, tendo por resultado a perda de poder aumentada no fio. O fio encalhado pôde parecer reduzir este efeito, desde que a área de superfície total das costas é maior do que a área de superfície do fio contínuo equivalente, mas o fio encalhado ordinário não reduz o efeito de pele porque todas as costas são procuradas um caminho mais curto junto e se comportam como um único condutor. Um fio encalhado terá uma resistência mais alta do que um fio contínuo do mesmo diâmetro porque o seção transversal do fio encalhado não é toda de cobre; há umas diferenças inevitáveis entre as costas (este é o problema de embalagem do círculo para círculos dentro de um círculo). Um fio encalhado com o mesmo seção transversal do condutor como um fio contínuo é dito ter o mesmo calibre equivalente e é sempre um diâmetro maior.

Contudo, para muitas aplicações de alta frequência, o efeito de proximidade é mais severo do que o efeito de pele, e em alguns casos limitados, o fio encalhado simples pode reduzir o efeito de proximidade. Para o melhor desempenho em altas frequências, o fio do litz, que tem as costas individuais isoladas e torcidas em testes padrões especiais, pode ser usado.
