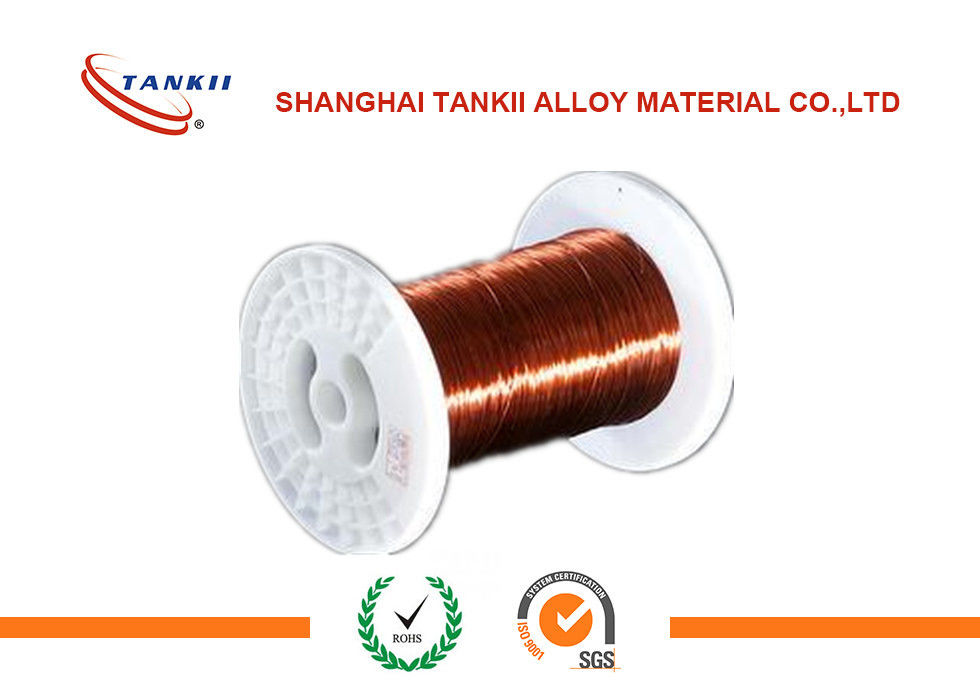

Cobre redondo fio de cobre esmaltado isolado classe baseado da liga 180 de Nicr

O cobre redondo baseou a classe da liga 180 de Nicr isolou o fio de cobre esmaltado

1.Material general descrição

1)

O manganina é uma liga do cobre de tipicamente 84%, do manganês de 12%, e do níquel de 4%.

O fio e a folha do manganina são usados na fabricação de resistores, derivação do amperímetro do particularl, devido a seu coeficiente de temperatura virtualmente zero da resistência e da estabilidade a longo prazo. Diversos resistores do manganina servidos como a norma jurídica para o ohm no Estados Unidos desde 1901 até 1990. O fio do manganina é usado igualmente como um condutor elétrico nos sistemas criogênicos, minimizando a transferência térmica entre os pontos que precisam conexões elétricas.

O manganina é usado igualmente nos calibres para estudos de ondas de choque de alta pressão (tais como aqueles gerados da detonação dos explosivos) porque tem a baixa sensibilidade da tensão mas a sensibilidade de pressão hidrostática alta.

2)

O Constantan é uma liga do cobre-níquel igualmente conhecida como Eureka, avanço, e balsa. Consiste geralmente em 55% de cobre e em níquel de 45%. Sua característica principal é sua resistividade, que é constante sobre uma vasta gama de temperaturas. Outras ligas com coeficientes de temperatura similarmente baixa são sabidas, como o manganina (Ni₂domanganês₁₂do Cu₈₆).

Para a medida de tensões muito grandes, 5% (50   000 microstrian) ou acima, constantan recozido (liga de P) é o material da grade selecionado normalmente. O Constantan neste formulário é muito dútile; e, de comprimentos do calibre de 0,125 polegadas (3,2 milímetros) e mais longo, pode ser esticado a >20%. Deve-se ter, contudo, que sob tensões cíclicas altas a liga de P exibirá alguma mudança permanente da resistividade com cada ciclo, e causa-se um deslocamento zero correspondente no calibre de tensão. Devido a esta característica, e à tendência para a falha prematura da grade com esticão repetido, liga de P não é recomendado ordinariamente para aplicações cíclicas da tensão. A liga de P está disponível com números do S-T-C de 08 e de 40 para o uso em metais e em plásticos, respectivamente.

2. Introdução e aplicações esmaltadas do fio

Embora descrito como “esmaltado”, o fio esmaltado, não é revestido de fato com ou uma camada de pintura do esmalte nem com o esmalte vítreo feito do pó de vidro fundido. O fio moderno do ímã usa tipicamente uma a quatro camadas (no caso do tipo fio do quadrilátero-filme) de isolação do filme do polímero, frequentemente de duas composições diferentes, para fornecer uma camada de isolamento resistente, contínua. Fio do ímã que isola formal polyvinyl do uso dos filmes (por ordem da variação da temperatura crescente) (Formar), o poliuretano, o polyimide, a poliamida, o poliéster, o poliéster-polyimide, o poliamida-polyimide (ou o amido-imide), e o polyimide. O fio isolado Polyimide do ímã é capaz da operação em até 250 °C. A isolação de um quadrado mais grosso ou do fio retangular do ímã é aumentada frequentemente envolvendo o com uma fita de alta temperatura do polyimide ou da fibra de vidro, e os enrolamentos terminados são frequentemente vácuo impregnado com um verniz isolante para melhorar a força da isolação e confiança a longo prazo do enrolamento.

As autossuficientes bobinas são ferida com o fio revestido com pelo menos as duas camadas, ser ultraperiférico umas termoplásticos que ligações as voltas junto quando aquecidas.

Outros tipos de isolação tais como o fio da fibra de vidro com verniz, papel do aramid, papel de embalagem, mica, e filme de poliéster são igualmente amplamente utilizados através do mundo para várias aplicações como transformadores e reatores. No setor audio, um fio da construção de prata, e os vários isoladores, tais como o algodão (permeado às vezes com algum tipo do agente/espessador de coagulação, tal como a cera de abelha) e o polytetrafluoroethylene (PTFE) podem ser encontrados. Uns materiais de isolação mais velhos incluíram o algodão, o papel, ou a seda, mas estes são somente úteis para as aplicações de baixa temperatura (até 105°C).

Para a facilidade da fabricação, algum fio do ímã da baixo-temperatura-categoria tem a isolação que pode ser removida pelo calor da solda. Isto significa que as conexões elétricas nas extremidades podem ser feitas sem descascar fora da isolação primeiramente.

composição 3.Chemical e propriedade principal da baixa liga da resistência Cu-Ni
