Detalhes do produto
Lugar de origem: China
Marca: TANKII
Certificação: ISO
Número do modelo: Constantan
Termos do pagamento & do transporte
Quantidade de ordem mínima: 20 KG
Detalhes da embalagem: O diâmetro 0.005mm-1.0mm descasque/fio/fita que embalam no carretel, grande do que 1.50mm que embala
Termos de pagamento: Western Union, T/T, l/C
Habilidade da fonte: 20,000kg/Week
Estado: |
Delicado annealled ou duramente |
Fonte de amostra: |
a fonte de amostra pequena está disponível |
Número de modelo:: |
Constantan |
Composição Química: |
: Cu, manganês, Ni |
Material de isolação: |
: desencapado |
Aplicação: |
: Resistência |
Estado: |
Delicado annealled ou duramente |
Fonte de amostra: |
a fonte de amostra pequena está disponível |
Número de modelo:: |
Constantan |
Composição Química: |
: Cu, manganês, Ni |
Material de isolação: |
: desencapado |
Aplicação: |
: Resistência |
2. Descrição do produto
O Constantan é uma liga do cobre-níquel que contenha quantidades menores específicas de elementos adicionais para conseguir valores precisos para o coeficiente de temperatura da resistividade. O controle cuidadoso do derretimento e da conversão pratica resultados em um muito de baixo nível dos furo de pino em espessuras ultra-finas. A liga é usada extensivamente para os resistores da folha e os calibres de tensão.
Índice químico, %
|
Ni |
Manganês |
Fe |
Si |
Cu |
Outro |
Diretriz orientadora de ROHS |
|||
|
CD |
Pb |
Hectograma |
Cr |
||||||
|
40 |
1,50% |
- |
- |
Bal |
- |
ND |
ND |
ND |
ND |
Propriedades mecânicas
|
Temp máximo do serviço contínuo |
400℃ |
|
Resisivity em 20℃ |
0.48±3%ohm mm2/m |
|
Densidade |
8,9 g/cm3 |
|
Condutibilidade térmica |
-6 (máximo) |
|
Ponto de derretimento |
1280℃ |
|
Resistência à tração, N/mm2 recozido, delicado |
Mpa 340~535 |
|
Resistência à tração, N/mm3 laminado |
Mpa 680~1070 |
|
Alongamento (recoza) |
25% (minuto) |
|
Alongamento (laminado) |
≥Min) 2% (minuto) |
|
EMF contra o Cu, μV/ºC (0~100ºC) |
-43 |
|
Estrutura Micrographic |
austenita |
|
Propriedade magnética |
Não |
|
TCR |
-40~+40 |
Tradenames do Constantan:
Cuprothal, liga 294, Cuprothal 294, Nico, MWS-294, Cupron, Copel, liga 45,
Neutrology, avanço, CuNi 102, Cu-Ni 44, Konstantan

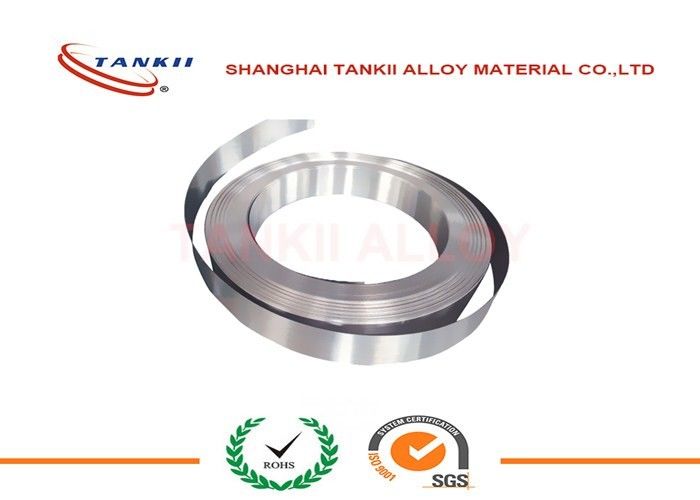

Tamanhos do Constantan da liga da resistência/capacidades da têmpera
1; Circunstância: Brilhante, recozido, delicado
2; Diâmetro de fio 0.02mm-1.0mm que embalam no carretel, grande do que 1.0mm que embalam na bobina
3; Rod, diâmetro 1mm-30mm da barra
4; Tira: Espessura 0.05mm-7mm, largura 1mm-280mm
Série da resistência:
|
Charact erístico |
Resistividade (200C μΩ.m) |
Max.working Temperatura (0C) |
Elástico Força (Mpa) |
Derretimento ponto (0C) |
Densidade (g/cm3) |
TCR x10-6/ 0C (20~600 0C) |
EMF contra o Cu (μV/0C) (0~100 0C) |
|
Liga Nomenc lature |
|||||||
|
NC003 (CuNi1) |
0,03 |
200 |
210 |
1085 |
8,9 |
<100> |
-8 |
|
NC005 (CuNi2) |
0,05 |
200 |
220 |
1090 |
8,9 |
<120> |
-12 |
|
NC010 (CuNi6) |
0,1 |
220 |
250 |
1095 |
8,9 |
<60> |
-18 |
|
NC012 (CuNi8) |
0,12 |
250 |
270 |
1097 |
8,9 |
<57> |
-22 |
|
NC015 (CuNi10) |
0,15 |
250 |
290 |
1100 |
8,9 |
<50> |
-25 |
|
NC020 (CuNi14) |
0,2 |
300 |
310 |
1115 |
8,9 |
<30> |
-28 |
|
NC025 (CuNi19) |
0,25 |
300 |
340 |
1135 |
8,9 |
<25> |
-32 |
|
NC030 (CuNi23) |
0,3 |
300 |
350 |
1150 |
8,9 |
<16> |
-34 |
|
NC035 (CuNi30) |
0,35 |
350 |
400 |
1170 |
8,9 |
<10> |
-37 |
|
NC040 (CuNi34) |
0,4 |
350 |
400 |
1180 |
8,9 |
0 |
-39 |
|
NC050 (CuNi44) |
0,5 |
400 |
420 |
1200 |
8,9 |
<-6> |
-43 |
