Detalhes do produto
Lugar de origem: China
Marca: TANKII
Certificação: ISO
Termos do pagamento & do transporte
Quantidade de ordem mínima: 20 KG

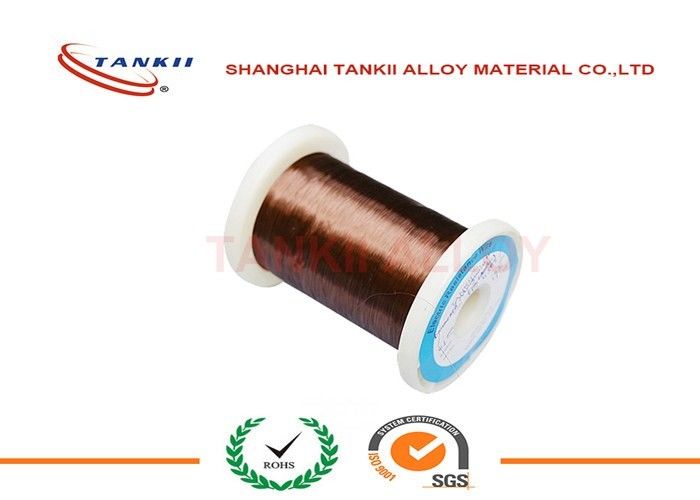

Detalhes da embalagem: Diâmetro de fio 0.02mm-1.0mm que embalam no carretel, grande do que 1.0mm que embalam na bobina
Termos de pagamento: T / T, L / C, Western Union
Habilidade da fonte: 60,000kg/Month
Número do modelo: |
: constantan&Manganin |
Material do condutor: |
: CuNiMn |
Condutor Tipo: |
: Contínuo |
Material de isolação: |
: desencapado |
Série: |
: CuNi (1,2,6,8,10,14,19,23) |
Aplicação: |
: Resistência |
Número do modelo: |
: constantan&Manganin |
Material do condutor: |
: CuNiMn |
Condutor Tipo: |
: Contínuo |
Material de isolação: |
: desencapado |
Série: |
: CuNi (1,2,6,8,10,14,19,23) |
Aplicação: |
: Resistência |
Descrição do produto
O Constantan e o manganina são uma liga do cobre-níquel que contenha quantidades menores específicas de elementos adicionais para conseguir valores precisos para o coeficiente de temperatura da resistividade. O controle cuidadoso do derretimento e da conversão pratica resultados em um muito de baixo nível dos furo de pino em espessuras ultra-finas. A liga é usada extensivamente para os resistores da folha e os calibres de tensão.
Constantan
Índice químico, %
Ni | Manganês | Fe | Si | Cu | Outro | Diretriz orientadora de ROHS | |||
CD | Pb | Hectograma | Cr | ||||||
44 | 1,50% | 0,5 | - | Bal | - | ND | ND | ND | ND |
Propriedades mecânicas
Temp máximo do serviço contínuo | 400℃ |
Resisivity em 20℃ | 0.49±5%ohm mm2/m |
Densidade | 8,9 g/cm3 |
Condutibilidade térmica | -6 (máximo) |
Ponto de derretimento | 1280℃ |
Resistência à tração, N/mm2 recozido, delicado | Mpa 340~535 |
Resistência à tração, N/mm3 laminado | Mpa 680~1070 |
Alongamento (recoza) | 25% (minuto) |
Alongamento (laminado) | ≥Min) 2% (minuto) |
EMF contra o Cu, μV/ºC (0~100ºC) | -43 |
Estrutura Micrographic | austenita |
Propriedade magnética | Não |
Manganina
Índice químico, %
Ni | Manganês | Fe | Si | Cu | Outro | Diretriz orientadora de ROHS | |||
CD | Pb | Hectograma | Cr | ||||||
2~5 | 11~13 | <0> | micro | Bal | - | ND | ND | ND | ND |
Propriedades mecânicas
Temp máximo do serviço contínuo | 0-100℃ |
Resisivity em 20℃ | 0.44±0.04ohm mm2/m |
Densidade | 8,4 g/cm3 |
Condutibilidade térmica | 40 KJ/m·h·℃ |
Coeficiente do Temp da resistência no ºC 20 | 0~40α×10-6/ºC |
Ponto de derretimento | 1450℃ |
Resistência à tração (dura) | Mpa 585 (minuto) |
Resistência à tração, N/mm2 recozido, delicado | 390-535 |
Alongamento | 6~15% |
EMF contra o Cu, μV/ºC (0~100ºC) | 2 (máximo) |
Estrutura Micrographic | austenita |
Propriedade magnética | não |
Dureza | 200-260HB |
Estrutura Micrographic | Ferrite |
Propriedade magnética | Magnético |
Tamanhos do Constantan da liga da resistência/capacidades da têmpera
