Detalhes do produto:
|
Artigo: | IEC584-3 encalhou o tipo par termoelétrico WireIEC584 que do fio 19* 0.16mm do par termoelétrico de | Diâmetro: | 19* 0.16mm |
---|---|---|---|
MOQ: | Um carretel sobre 17kg | Material: | NiCrSi-NiSiMg |
Superfície: | Brilhante | Isolação: | Desencapado |
Classe do fio: | IEC 584-3 | Prazo de execução: | 1 dia |
Destaque: | Fio desencapado do par termoelétrico da extensão IEC584,Costas do fio 19 do par termoelétrico,Fio brilhante da extensão do par termoelétrico |

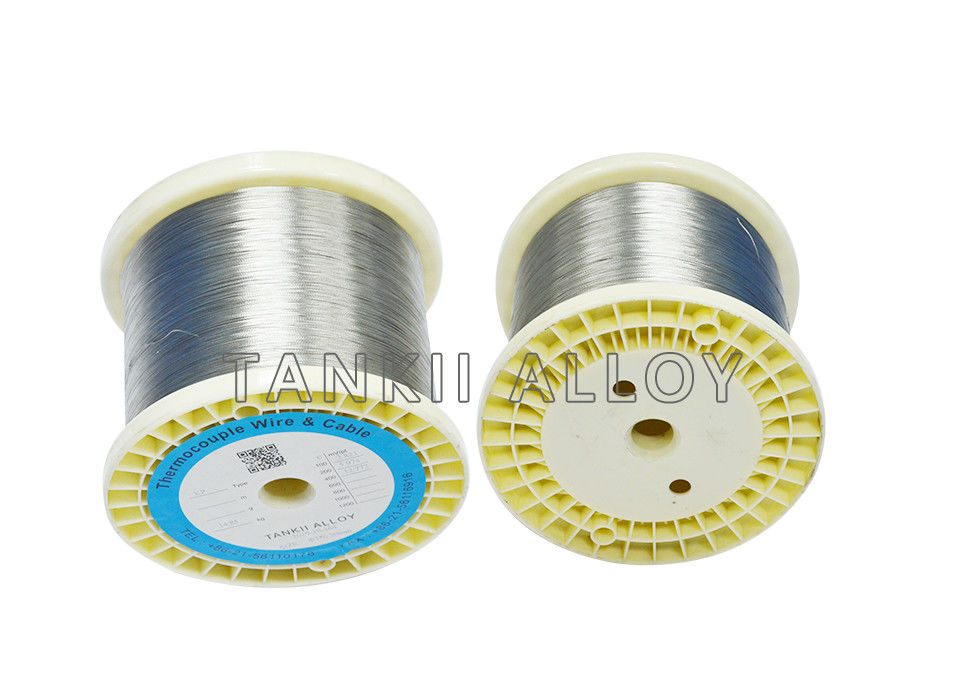

O fio padrão 19 do par termoelétrico IEC584 encalha o fio da extensão de 0.16mm NX
O fio do par termoelétrico (cabo) está disponível em duas categorias; Fio da categoria do par termoelétrico & fio da categoria da extensão.
Tipicamente, a categoria do par termoelétrico é usada para fazer o sensor de par termoelétrico real ou ponto da detecção (junção) própria, visto que o fio da extensão do par termoelétrico (cabo) é usado para conectar sensores de par termoelétrico aos sistemas de instrumentação associados, geralmente através de um conector terminal industrial do cerco ou de par termoelétrico.
O tipo fio da categoria do par termoelétrico de N tem a maiores estabilidade do emf e resistência de corrosão do que o tipo K, contudo a combinação desenvolve uma saída mais baixa do emf e não pode, consequentemente, diretamente ser substituída.
O tipo par termoelétrico de N é composto de um fio 1/2% do silicone do níquel-14% chromium-1 (+) contra um níquel 4 1/2% fios do magnésio do silicone-1/10% (-). Foi desenvolvido para ser usado sob as mesmas circunstâncias que um tipo K. Tipo N deve ser usado em atmosferas oxidando ou inertes com uma variação da temperatura do serviço entre -200°C e 1260°C (- 330°F a 2300°F). A adição de silicone e de cromo faz este tipo do par termoelétrico mais resistente à Verde-podridão e menos à derivação quando comparada a um tipo K. O elemento negativo, ou NN, de um tipo par termoelétrico de N podem ser descritos por alguns dos seguintes nomes: Nisil, níquel-silicone. O elemento positivo, ou o NP, de um tipo par termoelétrico de N podem ser descritos por alguns dos seguintes nomes: Nicrosil, níquel-cromo-silicone.
Tipo par termoelétrico de N (Nicrosil/Nisil): O tipo N compartilha dos mesmos limites da precisão e da temperatura que o tipo K. O tipo N é levemente mais caro. O tipo N tem a melhor repetibilidade entre 572F a 932F (300C a 500C) comparado ao tipo K.
Tipo variação da temperatura de N:
Consideração para o tipo desencapado aplicações do fio do par termoelétrico de E:
Características:
Os fios do par termoelétrico têm o desempenho excelente e são usados extensivamente na medida e no controle da temperatura em campos diferentes,
como a metalurgia, a indústria química, o setor petroleiro, a indústria maquinaria-elétrica, a indústria energética, a agricultura e a indústria militar.
Nossos produtos conformam-se aos padrões de IEC584 -1and IEC-2.
O fio padrão 19 do par termoelétrico IEC584 encalha o fio da extensão de 0.16mm NX
O fio padrão 19 do par termoelétrico IEC584 encalha o fio da extensão de 0.16mm NX
Tipo | Resistência à tração | Alongamento | EMF | ||
(contra a platina) (milivolt) | |||||
² de N/mm | % | 100℃ | 200℃ | 400℃ | |
NNX | 625 | 25 | 0,969 | 1,951 | / |
NPX | 692 | 26,7 | 1,800 | 3,968 | / |
NN | 710 | 27 | 0,987 | 1,989 | 4,066 |
NP | 615 | 30 | 1,789 | 3,947 | 8,894 |
Aplicação: Tipo par termoelétrico de N
Usado para o tipo cabo de N de extensão:
O fio padrão 19 do par termoelétrico IEC584 encalha o fio da extensão de 0.16mm NX
