Detalhes do produto
Lugar de origem: Xangai, China
Marca: TANKII
Certificação: SGS
Número do modelo: Nicromo 80
Termos do pagamento & do transporte
Quantidade de ordem mínima: MOQ
Preço: Negotiable
Detalhes da embalagem: Caso de madeira
Tempo de entrega: 7-12days
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: 200 toneladas pelo mês

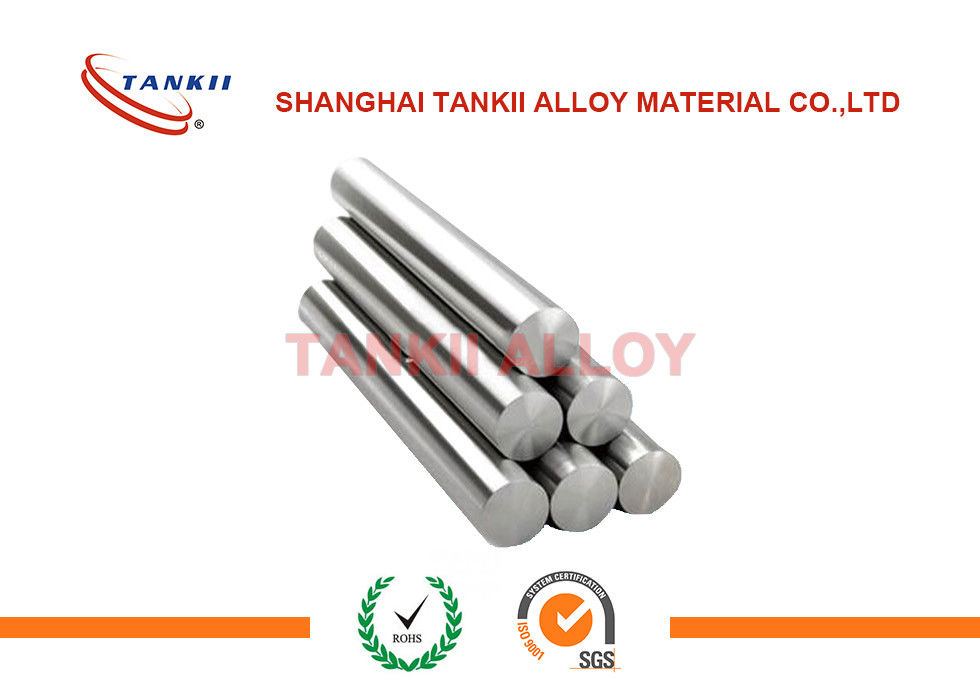

Tamanho:: |
5-80mm |
superfície: |
Brilhante |
Pureza: |
80%Ni |
Amostra: |
livre |
Materiais: |
Ni80Cr20 |
Tamanho:: |
5-80mm |
superfície: |
Brilhante |
Pureza: |
80%Ni |
Amostra: |
livre |
Materiais: |
Ni80Cr20 |
Introdução:
Ni80Cr20 é um Ni de 80%, a liga 20%Cr que é introduzida no mercado em uns tamanhos mais pesados como fios do aquecimento de resistência. Ni80Cr20 tem uma resistividade relativamente alta 1,09 areia do milímetro2m-1 do ohm um valor moderado do coeficiente de temperatura. A temperatura de trabalho máxima no ar é +600 ℃ e ℃ +1 200 quando usada para fios do aquecimento, quando usada para o aquecimento prende, propriedades oxidadas da isolação da exposição dos fios melhor do que a outra liga deste tipo.
Categoria igual:
O cromel A, Nikrothal 80, N8, nicromo V, HAI-NiCr 80, Tophet A, Resistohm80, Cronix 80, Protoloy, Nikrothal 8, liga A, MWS-650, Stablohm 650, NCHW1
Índice químico, %
| Ni | Cr | Si | Al | Fe | Outro | |
| Nominal | Bal. | |||||
| Minuto | 20,0 | 0,75 | - | - | ||
| Máximo | 23,0 | 1,60 | 0,50 | 1,0 | - |
Propriedades mecânicas
| Propriedades/categoria | Cr20Ni80 | Cr30Ni70 | Cr15Ni60 | Cr20Ni35 | Cr20Ni30 | |
| Composição quimica principal | Ni | Resto | Resto | 55.0-61.0 | 34.0-37.0 | 30.0-34.0 |
| Cr | 20.0-23.0 | 28.0-31.0 | 15.0-18.0 | 18.0-21.0 | 18.0-21.0 | |
| Fe | ≤1.0 | ≤1.0 | Resto | Resto | Resto | |
|
Temp máximo do serviço contínuo. De elemento |
1200 | 1250 | 1150 | 1100 | 1100 | |
| Resistividade em 20oC (μΩ·m) | 1,09 | 1,18 | 1,12 | 1,04 | 1,04 | |
| Densidade (g/cm3) | 8,40 | 8,10 | 8,20 | 7,90 | 7,90 | |
| Condutibilidade térmica (KJ/m·h·OC) | 60,3 | 45,2 | 45,2 | 43,8 | 43,8 | |
|
Coeficiente das linhas expansão (α×10-6/oC) |
18,0 | 17,0 | 17,0 | 19,0 | 19,0 | |
| Ponto de derretimento (aproximadamente) (OC) | 1400 | 1380 | 1390 | 1390 | 1390 | |
| Alongamento na ruptura (%) | >20 | >20 | >20 | >20 | >20 | |
| Estrutura Micrographic | austenita | austenita | austenita | austenita | austenita | |
| Propriedades magnéticas | nonmagnetic | nonmagnetic | nonmagnetic | nonmagnetic | nonmagnetic | |
Aplicações:
Resistor sem fôlego do fio
fios de ligação
Potenciômetros
Transdutores de pressão
Detonadores
Cordas em instrumentos musicais
Resistores cerâmicos onde a oxidação livre do gás é exigida.
Elementos de aquecimento
Fornalhas elétricas, elementos de alta temperatura, baterias de aquecimento
Resistor
Folha de dados
|
Diâmetro milímetro |
Resistência Em 20℃Ω/m |
²/Ω do cm 20℃ |
Peso g/m | ² /m do cm da área de superfície | ² de seção transversal do milímetro da área |
| 10,00 | 0,0139 | 22615 | 659,4 | 314,0218 | 78,5000 |
| 9,00 | 0,0171 | 16487 | 534,1 | 282,6218 | 63,5850 |
| 8,00 | 0,0217 | 11579 | 422,0 | 251,2218 | 50,2400 |
| 7,50 | 0,0247 | 9541 | 370,9 | 235,5218 | 44,1563 |
| 7,00 | 0,0283 | 7757 | 323,1 | 219,8218 | 38,4650 |
| 6,50 | 0,0329 | 6211 | 278,6 | 204,1218 | 33,1663 |
| 6,00 | 0,0386 | 4885 | 237,4 | 188,4218 | 28,2600 |
| 5,50 | 0,0459 | 3763 | 199,5 | 172,7218 | 23,7463 |
| 5,00 | 0,0555 | 2827 | 164,9 | 157,0218 | 19,6250 |
| 4,80 | 0,0603 | 2501 | 151,9 | 150,7418 | 18,0864 |
| 4,50 | 0,0686 | 2061 | 133,5 | 141,3218 | 15,8963 |
| 4,00 | 0,0868 | 1448 | 105,5 | 125,6218 | 12,5600 |
| 3,80 | 0,0962 | 1241 | 95,2174 | 119,3418 | 11,3354 |
| 3,50 | 0,1133 | 969,7573 | 80,7765 | 109,9218 | 9,6163 |
| 3,20 | 0,1356 | 741,1685 | 67,5226 | 100,5018 | 8,0384 |
| 3,00 | 0,1543 | 610,7129 | 59,3460 | 94,2218 | 7,0650 |
| 2,80 | 0,1771 | 496,5404 | 51,6970 | 87,9418 | 6,1544 |
| 2,50 | 0,2222 | 353,4381 | 41,2125 | 78,5218 | 4,9063 |
| 2,20 | 0,2869 | 240,8673 | 31,9150 | 69,1018 | 3,7994 |
| 2,00 | 0,3471 | 180,9729 | 26,3760 | 62,8218 | 3,1400 |
| 1,90 | 0,3846 | 155,1645 | 23,8043 | 59,6818 | 2,8339 |
| 1,80 | 0,4286 | 131,9343 | 21,3646 | 56,5418 | 2,5434 |
| 1,70 | 0,4805 | 111,1468 | 19,0567 | 53,4018 | 2,2687 |
| 1,60 | 0,5424 | 92,6662 | 16,8806 | 50,2618 | 2,0096 |
| 1,50 | 0,6171 | 76,3568 | 14,8365 | 47,1218 | 1,7663 |
| 1,40 | 0,7084 | 62,0829 | 12,9242 | 43,9818 | 1,5386 |
| 1,30 | 0,8216 | 49,7090 | 11,1439 | 40,8418 | 1,3267 |
| 1,20 | 0,9643 | 39,0992 | 9,4954 | 37,7018 | 1,1304 |
| 1,10 | 1,1475 | 30,1179 | 7,9787 | 34,5618 | 0,9499 |
| 1,00 | 1,3885 | 22,6295 | 6,5940 | 31,4218 | 0,7850 |
| 0,95 | 1,5385 | 19,4026 | 5,9511 | 29,8518 | 0,7085 |
| 0,90 | 1,7142 | 16,4981 | 5,3411 | 28,2818 | 0,6359 |
| 0,85 | 1,9218 | 13,8990 | 4,7642 | 26,7118 | 0,5672 |
| 0,80 | 2,1696 | 11,5883 | 4,2202 | 25,1418 | 0,5024 |
| 0,75 | 2,4685 | 9,5490 | 3,7091 | 23,5718 | 0,4416 |
| 0,70 | 2,8337 | 7,7642 | 3,2311 | 22,0018 | 0,3847 |
| 0,65 | 3,2865 | 6,2169 | 2,7860 | 20,4318 | 0,3317 |
| 0,60 | 3,8570 | 4,8902 | 2,3738 | 18,8618 | 0,2826 |
| 0,55 | 4,5902 | 3,7671 | 1,9947 | 17,2918 | 0,2375 |
| 0,50 | 5,5541 | 2,8306 | 1,6485 | 15,7218 | 0,1963 |
| 0,48 | 6,0266 | 2,5045 | 1,5193 | 15,0938 | 0,1809 |
| 0,45 | 6,8570 | 2,0639 | 1,3353 | 14,1518 | 0,1590 |
| 0,42 | 7,8715 | 1,6782 | 1,1632 | 13,2098 | 0,1385 |
| 0,40 | 8,6783 | 1,4498 | 1,0550 | 12,5818 | 0,1256 |
| 0,38 | 9,6159 | 1,2431 | 0,9522 | 11,9538 | 0,1134 |
| 0,35 | 11,3350 | 0,9715 | 0,8078 | 11,0118 | 0,0962 |
| 0,32 | 13,5599 | 0,7426 | 0,6752 | 10,0698 | 0,0804 |
| 0,30 | 15,4282 | 0,6120 | 0,5935 | 9,4418 | 0,0707 |
| 0,28 | 17,7109 | 0,4976 | 0,5170 | 8,8138 | 0,0615 |
| 0,26 | 20,5405 | 0,3985 | 0,4458 | 8,1858 | 0,0531 |
| 0,25 | 22,2166 | 0,3543 | 0,4121 | 7,8718 | 0,0491 |
| 0,24 | 24,1065 | 0,3135 | 0,3798 | 7,5578 | 0,0452 |
| 0,23 | 26,2483 | 0,2760 | 0,3488 | 7,2438 | 0,0415 |
| 0,22 | 28,6887 | 0,2416 | 0,3191 | 6,9298 | 0,0380 |
| 0,21 | 31,4861 | 0,2101 | 0,2908 | 6,6158 | 0,0346 |
| 0,20 | 34,7134 | 0,1815 | 0,2638 | 6,3018 | 0,0314 |
| 0,19 | 38,4636 | 0,1557 | 0,2380 | 5,9878 | 0,0283 |
| 0,18 | 42,8560 | 0,1324 | 0,2136 | 5,6738 | 0,0254 |
| 0,17 | 48,0462 | 0,1116 | 0,1906 | 5,3598 | 0,0227 |
| 0,16 | 54,2396 | 0,0930 | 0,1688 | 5,0458 | 0,0201 |
| 0,15 | 61,7127 | 0,0767 | 0,1484 | 4,7318 | 0,0177 |
| 0,14 | 70,8436 | 0,0624 | 0,1292 | 4,4178 | 0,0154 |
| 0,13 | 82,1618 | 0,0499 | 0,1114 | 4,1038 | 0,0133 |
| 0,12 | 96,4260 | 0,0393 | 0,0950 | 3,7898 | 0,0113 |
| 0,11 | 114,7550 | 0,0303 | 0,0798 | 3,4758 | 0,0095 |
| 0,10 | 139 | 0,0228 | 0,0659 | 3,1618 | 0,0079 |
| 0,09 | 171 | 0,0166 | 0,0534 | 2,8478 | 0,0064 |
| 0,08 | 217 | 0,0117 | 0,0422 | 2,5338 | 0,0050 |
| 0,07 | 283 | 0,0078 | 0,0323 | 2,2198 | 0,0038 |
| 0,06 | 386 | 0,0049 | 0,0237 | 1,9058 | 0,0028 |
| 0,05 | 555 | 0,0029 | 0,0165 | 1,5918 | 0,0020 |
| 0,04 | 868 | 0,0015 | 0,0106 | 1,2778 | 0,0013 |
| 0,03 | 1543 | 0,0006 | 0,0059 | 0,9638 | 0,0007 |
| 0,02 | 3471 | 0,0002 | 0,0026 | 0,6498 | 0,0003 |
| 0,01 | 13885 | 0,0000 | 0,0007 | 0,3358 | 0,0001 |
